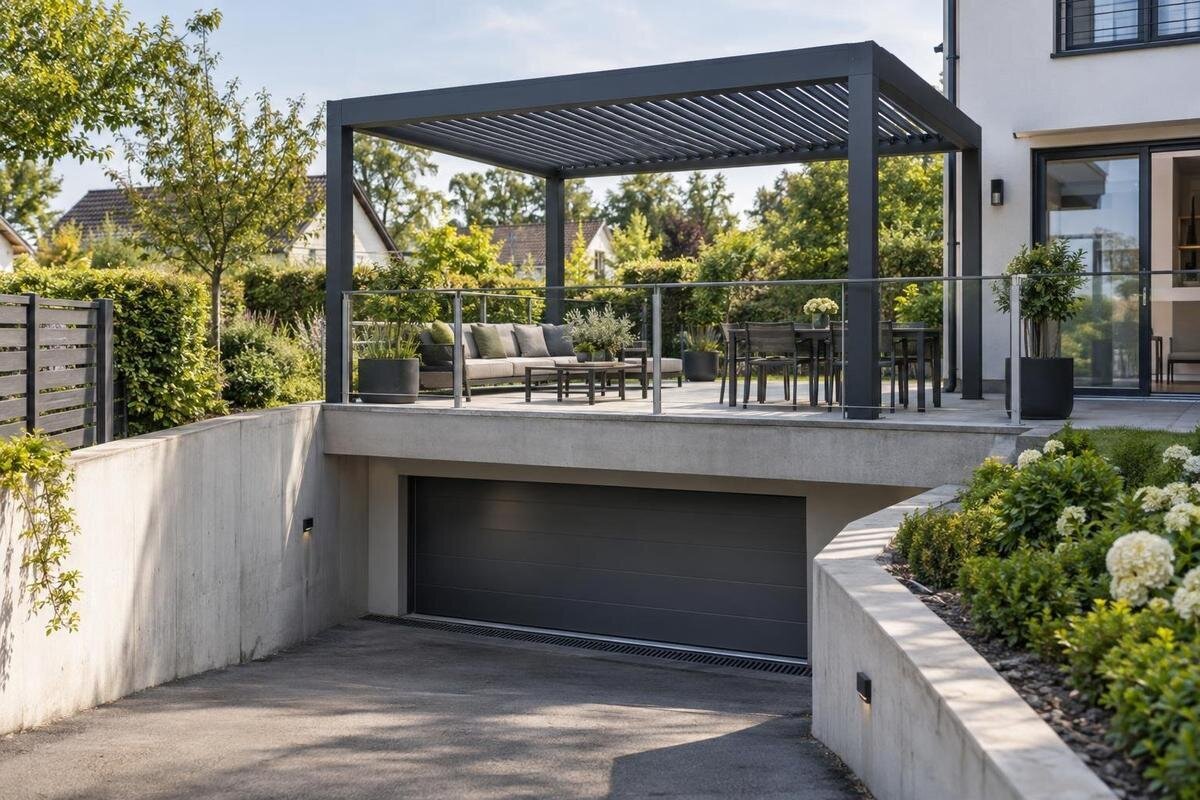

Sådan planlægges en pergola over kælder eller parkeringsanlæg
Pergola over kælderdæk
Når en pergola skal stå på et dæk over en kælder eller et underjordisk parkeringsanlæg, er underlaget en del af bygningen – ikke almindelig jord. Under fliserne kan der ligge en bærende konstruktion, isolering, afvanding og en tætning, der beskytter rummene nedenunder. Før placering og forankring fastlægges, skal pergolaens last følges gennem dækket, og indgreb i tætningen koordineres med bygningens ejer og relevante fagfolk. Her får du overblik over dokumentationen og de beslutninger, der bør være på plads.
Afklar før bestilling 1
Dækket er en del af bygningen
Et dæk over en kælder eller et underjordisk parkeringsanlæg fungerer som en del af bygningens bærende konstruktion og ofte også dens klimaskærm, selv om oversiden ligner en almindelig fliseterrasse. Under belægningen kan der ligge et bæredæk, en faldopbygning, isolering, drænende lag og vandtætning. Rækkefølge og materialer varierer fra bygning til bygning. Fliserne er derfor ikke dokumentation for, hvad der kan bære pergolaens søjler. En fast overflade kan skjule lag, der beskytter bygningen, men som ikke er beregnet til punktlast eller forankring. Overfladen viser heller ikke, om dækket eller tætningen senere er ændret.
Det afgørende er, hvilken bærende del der ligger under hvert planlagt søjlepunkt, og hvordan den leder lasten videre til bjælker, vægge, søjler og fundamenter. Dæk over store parkeringsrum kan have andre spænd og understøtninger end et mindre kælderdæk; det kan ikke afgøres ved øjemål eller ved at sammenligne med en jordterrasse. Find snit- og konstruktionstegninger, og hold dem op mod den faktiske opbygning. Hvis lagene eller understøtningen er ukendte, skal de undersøges fagligt, før placering og forankring fastlægges. En terrasse, der tidligere har båret havemøbler eller store krukker, dokumenterer heller ikke, at konstruktionen kan modtage pergolaens anderledes påvirkninger. Der findes ikke én standardstørrelse på en fod eller et fundament, der passer til alle dæk.
Hent tegninger, og afklar ansvaret
Afklar tidligt, hvem der kan tage stilling til ændringer på bygningen: ejeren, administratoren, en ejer- eller boligforening eller den driftsansvarlige, alt efter ejerforholdene. Ved et parkeringsanlæg kan driften have særlige hensyn til kørsel, adgang og vedligehold. Beskriv den ønskede placering, pergolaens størrelse, den tænkte model og om løsningen indebærer boring eller ekstra vægt. Bed om, at de relevante parter inddrages, før en montør fastlægger søjlepunkterne. En mundtlig accept af udseendet er ikke det samme som en vurdering af konstruktion og tætning.
Bed om det tilgængelige materiale: konstruktionstegninger, oplysninger om dæk og understøtninger, tegninger af tætning og afvanding samt registreringer af tidligere reparationer eller ombygninger. Få afklaret, hvilke dokumenter der viser forholdene, som de faktisk er udført, og hvem der skal supplere manglende oplysninger. Aftal også, hvem der bestiller den konstruktionsfaglige vurdering, hvem der godkender forankringsdetaljen, og hvem der koordinerer tætningen. Materialet kan være fordelt mellem ejer, drift og rådgivere; bed om en samlet oversigt, så en ældre tegning ikke forveksles med den gældende løsning. Når flere parter arbejder på samme dæk, skal ansvar for projektering, udførelse og kontrol være tydeligt fordelt.
Afklar før bestilling 2
Få pergolaens laster vurderet
Pergolaens egenvægt er kun én del af vurderingen. Konstruktionen kan også påvirkes af vind, herunder kræfter, der trækker opad eller skubber sidelæns, og af sne eller tilbehør, hvis det er relevant for den valgte udformning. Skærme, lukninger og ændringer i tagkonfiguration kan påvirke, hvordan kræfterne virker. Den projekterende skal derfor kende den konkrete model og de ønskede tilvalg. Sørg for, at rådgiveren får oplysninger om den præcise størrelse og udformning, ikke kun et produktnavn. Undgå at bruge generelle tommelfingerregler eller en anden pergolas løsning som grundlag; belastningerne skal vurderes for det konkrete sted og den faktiske konfiguration.
En konstruktionsfaglig vurdering bør følge lastvejen fra ramme og søjler gennem forankringen og dækket videre til de bærende dele. Søjlefødder påvirker bestemte områder, mens vind kan skabe andre kræfter i forbindelserne; derfor er det ikke nok at kende dækkets samlede størrelse eller tykkelse. Vurderingen må vise, om konstruktionen kan modtage påvirkningerne på de foreslåede steder, eller om placering eller udformning skal ændres. Luxvinduer Vægmonteret Pergola er angivet med et areal på 9–24 m². Brug produktsiden til at identificere modellen, og bed om de modeloplysninger, rådgiveren skal bruge til vurderingen. Hold oplysninger om pergolaens egenvægt, tilvalg og forbindelser adskilt fra oplysninger om det eksisterende dæk, så det er tydeligt, hvad de hver især beskriver. Hvis en vægtilslutning indgår i den ønskede løsning, skal den også fremgå af grundlaget. Rådgiveren skal kunne se hele den planlagte konstruktion, ikke blot de fritstående søjler eller terrassens samlede areal. Arealangivelsen kan ikke i sig selv afgøre bæreevne eller forankring.
Tilpas forankringen til bæresystemet
Forankring handler om forbindelsen mellem pergolaens fødder og den del af dækket, der faktisk kan bære. Fliser, afretningslag, isolering og tætningslag er ikke automatisk bærelag, selv om de ligger fast. Hvis et beslag skal gennem flere lag eller fastgøres til en bestemt del af konstruktionen, skal opbygningen kendes først. Placeringen af søjler bør ikke fastlægges ud fra montørens bekvemmelighed alene; et flyttet punkt kan ændre lastens vej eller ende i et område med andre funktioner. Tegn de ønskede søjlepunkter ind på en plan, og få dem vurderet i forhold til dækkets faktiske understøtning.
Bed om forankringstegninger for den valgte model og konfiguration, og få dem sammenholdt med dokumentationen for det eksisterende underlag. Tegningerne skal vise, hvilken bærende del fastgørelsen forudsætter, og hvordan søjlepunkterne er placeret i forhold til den. Løsningen skal projekteres til stedet, ikke kopieres fra en opstilling på jord. På siden for Pergola fra Luxvinduer er arealet angivet til 9–24 m², men det dokumenterer ikke en bestemt fastgørelse eller egnethed til et kælder- eller garagedæk. Bed derfor om, at modeltegning og plan over dækket bruger entydige mål eller betegnelser for de samme søjlepunkter. Det skal være muligt at følge et punkt fra pergolaens tegning til den placering, rådgiveren har vurderet på bygningen. Skeln også mellem belægningens overkant og det bærende underlag, så tegningen ikke efterlader tvivl om, hvad forbindelsen gælder. Sørg for, at ejer og udførende arbejder efter samme endelige tegning. Flyttes et søjlepunkt undervejs, skal ændringen vurderes, før arbejdet fortsætter.
Afklar før bestilling 3
Koordinér forankring og tætning
Tætningen under terrassebelægningen beskytter rummene nedenunder mod vand. Gennemføringer, fastgørelser og ændringer ved kanter kan påvirke den funktion, også når indgrebet ser lille ud fra oversiden. Afklar derfor på forhånd, om der må bores eller føres beslag gennem dækket, og hvordan en tilladt forbindelse skal udføres i forhold til den eksisterende vandtætning. En almindelig fuge eller et produkt, der beskrives som tætningsmiddel, kan ikke alene erstatte en projekteret detalje for hele lagopbygningen. Beslutningen hører sammen med både konstruktionsvurderingen og bygningens løsning mod vand.
Inddrag den, der kender bygningens tætning, sammen med ejeren, den konstruktionsfaglige rådgiver og montøren. Aftal materialer og overgange, ansvar for udførelse, adgang til kontrol og dokumentation af arbejdet. En løsning uden boring er heller ikke automatisk skånsom: en tung base tilfører last, kan give lokale tryk og kan ligge i vejen for vandets afløb. Den skal derfor vurderes på lige fod med en mekanisk forankring. Ved overvejelse af Luxvinduer Bioklimatisk Pergola bør spørgsmålet om tætning knyttes til den konkrete placering og forankring, ikke blot til modelnavnet. Den oplyste arealangivelse på 9–24 m² beskriver ikke denne bygningsdetalje. Få samlet forbindelsen til bæredækket og overgangen ved tætningen i det samme projektmateriale, så de ansvarlige kan se, hvor deres arbejde mødes. Det skal være klart, hvem der udfører selve fastgørelsen, hvem der udfører tætningen omkring den, og hvem der kontrollerer den færdige overgang. Aftal desuden, hvordan samlinger og afløb kan efterses efter montagen.
Hold afløb og adgang fri
Afvanding skal indgå i planen fra begyndelsen, ikke først overvejes under montagen. Markér afløb, riste, faldretninger, samlinger og steder, hvor vand skal kunne inspiceres eller ledes væk. Søjlefødder, plinte og ekstra udstyr må ikke placeres, så de spærrer den aftalte vandvej eller gør et afløb utilgængeligt. Afklar med den ansvarlige for tag- og dækløsningen, om den planlagte konstruktion påvirker vandets adgang til afløb, eller om der kræves en ændret detalje. Tegninger og fotos af de eksisterende forhold gør det lettere at kontrollere placeringen før udførelse.
På et parkeringsanlæg skal planen også tage højde for portenes bevægelse, kørselsarealer, adgang for drift og eventuelle ventilationsåbninger eller installationer. Over kælderen kan vinduer, lyskasser og døre ligeledes begrænse placeringen. Afklar nødvendig frihøjde og adgang til eftersyn af tætning og afløb, så pergolaen ikke skjuler de steder, der senere skal tilses. Når du undersøger den vægmonterede pergolamodel fra Luxvinduer, skal dens konkrete mål og søjleplaceringer derfor indgå i planen over bygningens øvrige funktioner. Markér både det, der skal holdes frit i daglig brug, og de områder, driften skal kunne komme til ved vedligehold. Et synligt afløb er ikke nødvendigvis let at komme til, hvis en søjle eller andet udstyr står tæt ved det. Bed den driftsansvarlige gennemgå planen med fokus på de opgaver, der faktisk udføres på stedet. Dermed bliver adgang til riste, lyskasser og installationer en del af modelvalget frem for noget, der først skal løses, når pergolaen står der.
Afklar før bestilling 4
Undersøg det faktiske underlag
En besigtigelse skal bekræfte, om dokumenterne svarer til virkeligheden. Få målt dækkets niveauer, kanter, overgange og de planlagte søjlepunkter, og registrér synlige afløb, fuger og adgangsforhold. Sammenhold oplysningerne med tegninger af bæredæk, bjælker og andre understøtninger. Hvis belægning eller tidligere reparationer skjuler lagene, kan en fagperson vurdere, hvilken undersøgelse der er relevant. Udseendet alene beviser ikke, at der findes et egnet fæstepunkt. Registrér også kendte installationer og gennemføringer, så undersøgelse og placering ikke bygger på en antagelse om, hvad der ligger under overfladen.
Før bestilling bør der foreligge dokumentation, som knytter den konkrete placering til den faktiske konstruktion. Hvis tegningerne mangler eller ikke stemmer, må bygningens ejer tage stilling til en supplerende undersøgelse, og en kvalificeret fagperson bør fastlægge dens omfang. Saml målsat plan, fotos, oplysninger om lagene og relevante tegninger i det samme projektmateriale. Skeln mellem forhold, der er målt eller dokumenteret, og forhold, der stadig er antagelser. Når du drøfter en mulig placering af Pergola fra Luxvinduer, kan søjlepunkterne markeres på denne plan, så rådgiver og montør taler om de samme steder. Knyt fotos til bestemte punkter på planen frem for at samle dem uden stedsangivelse. Notér også, om en oplysning stammer fra en tegning eller fra besigtigelsen, og lad uafklarede forskelle stå tydeligt frem. På den måde bliver en antaget lagopbygning ikke utilsigtet behandlet som et konstateret forhold. Produktnavn og areal identificerer kun en del af projektet; grundlaget for forankringen skal komme fra undersøgelsen af dækket og projekteringen.
Vælg model efter mål og forankringspunkter
Pergolaens areal er kun ét af flere mål. Tegningen for den konkrete konfiguration skal vise længde, bredde, fremspring, højde, søjlernes placering og eventuelle vægtilslutninger, så de kan sammenholdes med dækkets bærepunkter, afløb, døre og frie arealer. Kontrollér også, hvilken tag- eller skærmkonfiguration der faktisk er planlagt; ændres den, kan både laster og placering blive anderledes. Et mål, der passer til terrassens synlige fliser, er ikke nødvendigvis det mål, der giver en forsvarlig lastvej. Bed derfor om tegninger for den præcise variant, ikke kun en skitse af det ønskede areal.
Produktsiden for sortimentets vægmonterede pergola kan bruges til at identificere den model, du ønsker at undersøge. Den erstatter ikke en målfast tegning med de konkrete søjlepunkter og tilslutninger. Sammenlign mulige størrelser ved at placere hver af dem på den samme plan over dækket. Så bliver det tydeligt, om en forskel i bredde eller fremspring også ændrer, hvor søjlerne møder den underliggende konstruktion. Vurderingen skal omfatte hele placeringen: En variant kan passe mellem terrassens kanter, men stadig være uforenelig med de aftalte bærepunkter eller adgangen til et afløb. Hvis kun en ændret placering kan få søjlerne over egnede bærende dele, skal den også vurderes i forhold til døre, adgang og den ønskede brug. Få afklaret disse forhold, før en bestemt størrelse vælges endeligt. Notér den valgte variants mål og tilslutninger i projektmaterialet, så et senere tilbud eller en bestilling kan sammenholdes med netop den løsning, rådgiveren har vurderet. Et areal alene kan ikke afklare disse forhold.
Afklar før bestilling 5
Koordinér projektering og udførelse
En hensigtsmæssig rækkefølge er at beskrive den ønskede anvendelse og placering, indhente bygningens dokumenter, få dækket undersøgt og derefter få lastvej, forankring og tætning vurderet samlet. Først når ejeren og de relevante fagfolk har taget stilling til den samme tegning, bør udførelsesmetode og bestilling fastlægges. Hvis model, mål, søjleplacering eller tilbehør ændres senere, skal det afklares, om vurderingen stadig gælder. En tilsyneladende lille ændring kan flytte belastninger eller bringe et beslag tættere på et afløb eller en samling. En fælles plan forebygger også, at forskellige parter arbejder efter hver sin version.
Hold en samlet og dateret version af situationsplan, modeltegning, vurderingsgrundlag og den aftalte detalje for forankring og tætning. Aftal på forhånd, hvem montøren skal kontakte, hvis de faktiske lag eller understøtninger afviger fra dokumenterne; arbejdet bør ikke fortsætte med en improviseret løsning. Ved brug af produktsiden for pergolaen fra Luxvinduer som reference skal projektmaterialet samtidig angive den model og konfiguration, der er vurderet. Et link alene gør det ikke tydeligt, hvilke mål, tilvalg og forbindelser bestillingen omfatter. Beskriv desuden grænsen mellem montørens arbejde og de arbejder på bygningen, som andre skal udføre. Det gælder især, når forankring og tætning håndteres af forskellige fagfolk. Aftal, hvilke oplysninger hver part skal have, før deres del kan begynde, og hvem der samler ændringer i den fælles tegning. Gem efter udførelsen de opdaterede tegninger og oplysninger om de udførte detaljer. De skal gøre det muligt at se, hvad der faktisk blev monteret, frem for kun hvad der oprindeligt var planlagt.
Aftal, hvornår projektet kan gå videre
Sæt projektet på pause, hvis ingen kan bekræfte, hvad dækket består af, hvis lastvejen ikke er vurderet, eller hvis der mangler en aftalt løsning for tætning og afvanding. Det samme gælder, hvis ejeren eller den driftsansvarlige ikke har taget stilling til adgang, vedligehold og eventuelle begrænsninger. Manglende dokumentation er ikke et argument for på egen hånd at vælge kraftigere beslag, flere fastgørelser eller tungere fødder. Få i stedet forholdene undersøgt, ændr placering eller udformning, eller lad være med at montere, indtil en faglig løsning kan dokumenteres.
Et klart beslutningsgrundlag bør samle placering, godkendt forankring, dokumentation for underlaget, tætningens udførelsesdetalje og adgang til afløb og eftersyn. For hver del bør det fremgå, hvem der har ansvaret, og om der stadig mangler en afklaring. Henvisningen til den bioklimatiske pergolamodel fra Luxvinduer identificerer det ønskede produkt; vurderingen af kælder- eller garagedækket skal fremgå særskilt. Skeln i beslutningsgrundlaget mellem en accepteret løsning og et forslag, der kun kan gennemføres, hvis bestemte forhold bliver afklaret. Ellers kan et foreløbigt modelvalg blive opfattet som en tilladelse til at begynde montagen. Hvis en betingelse stadig er åben, skal det være tydeligt, hvem der følger op, og hvilken beslutning der afventer svaret. Når alle nødvendige afklaringer er på plads, kan bestilling og udførelse knyttes til den samme færdige løsning. Angiv også, hvilke ændringer der kræver en ny vurdering, så senere ønsker om andre mål, tilvalg eller søjlepunkter ikke forveksles med det projekt, der allerede er taget stilling til.
Ofte stillede spørgsmål
Kan pergolaen stå direkte på flisebelægningen?
Ikke uden en vurdering af, hvad der ligger under fliserne. Belægningen kan være lagt over lag, der ikke er bærende. Søjlernes placering og forankring skal vurderes i forhold til det dokumenterede dæk, ikke ud fra hvor fast terrassen føles.
Løser en tung base problemet, hvis man vil undgå at bore?
Nej, ikke automatisk. En tung base tilfører last til dækket og kan belaste et mindre område. Den kan også komme i vejen for afvanding eller adgang til afløb. Få både last og placering vurderet, før den løsning vælges.
Hvem bør inddrages i planlægningen?
Afklar projektet med bygningens ejer eller driftsansvarlige. En konstruktionsfaglig rådgiver bør vurdere lastvejen og underlaget, mens den ansvarlige for tætningen og den udførende montør bør koordinere den konkrete detalje.
Er en arealangivelse på 9–24 m² nok til at vurdere, om en model passer?
Nej. Arealet viser ikke de præcise mål, søjlepunkter eller forbindelser og fortæller ikke, om dækket kan bære løsningen. Brug tegninger for den konkrete konfiguration sammen med dokumentation for konstruktionen.
Hvad gør man, hvis tegningerne af dækket mangler?
Gæt ikke på opbygningen, og gå ikke i gang med at bore. Bygningens ejer bør tage stilling til, hvilken undersøgelse der er nødvendig, og en kvalificeret fagperson bør vurdere underlaget, før placering og forankring besluttes.
Når en pergola står over kælder eller parkeringsanlæg, skal beslutningen bygge på mere end den synlige terrasse og en produktstørrelse. Dæk, understøtninger, forankring, vandtætning og afvanding skal passe sammen i én dokumenteret løsning, som bygningens ejer og de relevante fagfolk har taget stilling til. Hvis lastvejen eller tætningen stadig er uklar, er projektet ikke klar til montering.
