Pergola på eksisterende betonterrasse – hvad skal vurderes?

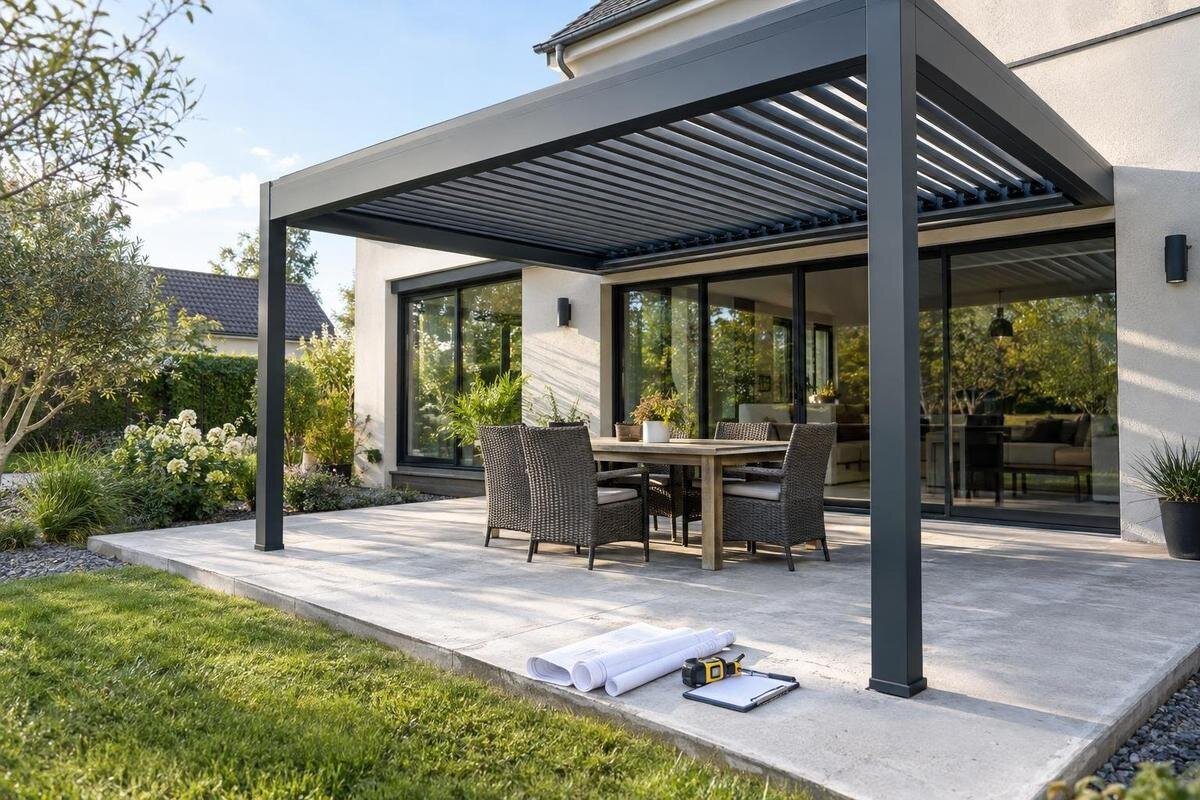

Pergola på betonterrasse
En pergola kan i nogle tilfælde forankres på en eksisterende betonterrasse, men betonens synlige overflade fortæller ikke, om pladen kan optage de kræfter, fastgørelsen udsættes for. Før du vælger løsning, skal pladens opbygning, tykkelse, tilstand, armering og afstand til kanter vurderes sammen med tegningen for den konkrete pergola. Her får du overblik over, hvad du bør undersøge, og hvilke spørgsmål der skal afklares før bestilling og boring.
En eksisterende betonterrasse er ikke automatisk et egnet fundament
En støbt terrasseplade, betonfliser lagt på et bærelag og et tyndere lag beton oven på en ældre belægning kan ligne hinanden fra oversiden, men de giver ikke samme grundlag for fastgørelse. En overflade kan virke hård og solid under fødderne uden at fortælle, hvordan betonen reagerer på kræfter fra stolpens fodplade. Find derfor ud af, om terrassen består af én sammenhængende plade, eller om de synlige felter er separate elementer med fuger imellem. Tykkelsen kan også variere, især hvis dele er repareret eller belægningen er ændret senere. Det er desuden vigtigt, om et planlagt borepunkt ligger i den sammenhængende del eller tæt på en fuge. Betegnelsen betonterrasse fortæller ikke i sig selv, hvad et anker faktisk fæstnes i.
Pergolaens egen vægt er kun en del af påvirkningen. Vind kan give både sideværts og opadrettede kræfter, som går gennem stolpernes fodplader og videre ned i underlaget. Den valgte konstruktion og placering har betydning for, hvordan kræfterne fordeles mellem støttepunkterne; derfor kan to løsninger på samme terrasse stille forskellige krav til fastgørelsen. Ved en vægmonteret løsning indgår væggen også i lastvejen, men det gør ikke automatisk terrassen irrelevant. Det afgørende er sammenhængen mellem pergolaens godkendte forankringstegning og den faktiske plade. Udseende, alder og den oplevede fasthed under fødderne kan ikke erstatte den vurdering. Det er altså ikke nok, at et anker rent fysisk kan sættes i; underlaget skal passe til den belastning, tegningen forudsætter.
Find ud af, hvordan terrassen er opbygget
Begynd med det, der allerede findes: bygge- eller terrassetegninger, oplysninger fra tidligere renoveringer, fakturaer og eventuelle fotos fra udførelsen. Notér, om pladen er støbt i ét forløb, hvor tyk den ifølge materialet er, hvad den ligger på, og om der senere er lavet udskæringer, reparationer eller ny belægning. Oplysningerne er ikke automatisk fyldestgørende, men de giver en fagperson et bedre udgangspunkt. Tegninger bør også vise overgange til hus, trin, støttemure og afløb. De kan afsløre, at den synlige flade skifter opbygning, eller at en del af terrassen er ændret siden den oprindelige udførelse. Notér også tidligere reparationer efter sætninger eller lækager, hvis du kender til dem, og skeln mellem dokumenterede oplysninger og det, du husker.
Kan tykkelsen ikke dokumenteres, skal den afklares med en metode, der passer til stedet. En fagperson kan undersøge en synlig kant, vælge egnet måleudstyr eller lave en målrettet åbning, hvis det er nødvendigt; én måling behøver ikke beskrive hele pladen. Undersøgelsen bør dække de planlagte støttepunkter, ikke kun et hjørne, der er let at komme til. Hvis opbygningen ser forskellig ud fra den ene ende af terrassen til den anden, bør det også indgå. Notér samtidig fald, samlinger og ændringer i belægningen. Overvejer du Pergola fra Luxvinduer, kan den relevante opstillings- og forankringstegning bruges til at sammenholde støttepunkterne med oplysningerne om terrassen.
Betonens tykkelse og tilstand skal vurderes samlet
Pladens tykkelse er vigtig, men kan ikke vurderes isoleret. Betonkvalitet, eventuel armering, revner, understøtning i jorden, påvirkning fra vejr og den valgte type anker spiller også ind. En tyk plade med svækket eller løs beton omkring et planlagt anker giver andre forudsætninger end en intakt plade. Omvendt kan en tyndere plade ikke erklæres uegnet alene ud fra tykkelsen uden kendskab til forankringsløsningen. Forholdene kan desuden variere mellem midten, kanten og områder, der er repareret. Brug derfor ikke en tommelfingerregel om én bestemt tykkelse som svar for alle terrasser. Få den kendte tykkelse og opbygning sammenholdt med forankringskravene af den ansvarlige fagperson.
Se efter forhold, der bør indgå i vurderingen: revner, afskalninger, løse partier, tidligere lappefelter, ujævne overgange eller områder, hvor vand bliver stående. Observationerne forklarer ikke nødvendigvis årsagen, men kan vise, hvor der skal undersøges nærmere, før der fastgøres. Tag billeder både af hele terrassen og af skaderne tæt på, og tegn placeringen ind på en enkel skitse. Skitsen gør det lettere at sammenholde revnerne med stolpernes planlagte placering. Notér, om revnerne virker nye eller har ændret sig, hvis du ved det; du behøver ikke selv diagnosticere dem. Hvis en synlig skade går gennem et planlagt støttepunkt, skal vurderingen omfatte netop det sted og dets omgivelser, ikke kun et pænere område længere væk.
Armering og skjulte installationer skal lokaliseres
Armering kan være skjult, uregelmæssigt placeret eller helt fraværende, og den kan ikke vurderes ud fra overfladen. Tegninger fra støbningen er nyttige, men det kan være nødvendigt at lokalisere armeringens placering og dybde på stedet. Egnet måleudstyr kan hjælpe med at kortlægge stængerne, men kortlægning alene dokumenterer ikke betonens bæreevne eller alle lag i konstruktionen. Resultatet skal sammenholdes med de planlagte ankerhuller og kravene i tegningen. At der findes armering, beviser ikke i sig selv, at pladen kan bære pergolaen. Gem oplysningerne om stængernes placering sammen med den øvrige opmåling, så montøren kan se, hvor de ligger i forhold til de planlagte borepunkter.
Der kan også ligge kabler, vandrør, dræn eller andre installationer under terrassen. Se efter eksisterende tegninger, dæksler, afløb og spor efter udendørs belysning, men regn ikke med, at synlige markeringer viser alle føringer. Afløb og kabelrør kan have ændret placering siden tegningerne blev lavet, så oplysningerne bør kontrolleres. Før borepunkterne fastlægges, bør skjulte installationer lokaliseres med en egnet metode af en person, der kan vurdere risikoen. Når du undersøger Luxvinduer Bioklimatisk Pergola, skal tegningen for de aktuelle støttepunkter kunne holdes op mod både armering og installationer på stedet. Produktets navn fortæller ikke, hvor et anker kan placeres i netop din terrasse. Hvis der er tvivl om en føring, skal den afklares inden montagen, ikke under boringen.
Kanter, fuger og revner påvirker ankerplaceringen
En fastgørelse tæt på en pladekant, et hjørne eller en samling kræver særlig opmærksomhed. Betonen omkring et anker skal kunne optage de kræfter, tegningen forudsætter, og en lille afstand til kanten kan øge risikoen for revner eller afskalning. Der findes ikke én kantafstand, som kan bruges uden at kende anker, plade og belastning; den relevante afstand skal fremgå af den godkendte løsning og vurderes på stedet. Markér derfor terrassens yderkanter, støbeskel, savskårne fuger og eksisterende revner, før stolpernes placering fastlægges. En fuge kan betyde, at overfladen består af adskilte felter, og den skal ikke behandles som almindelig, ubrudt beton. Fodpladens størrelse gør ikke i sig selv et anker tæt ved kanten acceptabelt.
Sammenhold markeringerne med tegningen af den valgte model og dens fodplader; stolperne kan ikke placeres frit efter, hvor terrassen ser mest plan ud. Ved Luxvinduer Vægmonteret Pergola bør du få oplyst, hvilke støttepunkter den valgte opsætning kræver. Mål fra faste referencepunkter, så montøren kan finde den samme placering som i tegningen, og få eventuelle tolerancer forklaret. En ændring af placeringen kan påvirke både afstanden til kanter og den samlede geometri. Hvis et støttepunkt havner ved en revne eller fuge, kan man ikke blot flytte stolpen få centimeter eller montere ekstra fastgørelser uden at få den nye løsning vurderet.
Forankringen skal passe til pergolaens belastninger
Spørg, hvilke belastninger forankringen tager højde for. Vind kan trække i konstruktionens øverste dele og presse den sidelæns; kræfterne føres gennem stolper og fodplader ned i betonen. Pergolaens størrelse, højde, placering og konkrete opbygning spiller ind, ligesom forholdene på det enkelte sted kan have betydning. Hvis du planlægger sideafskærmning eller andet ekstraudstyr, skal det oplyses, så vurderingen gælder den løsning, der faktisk skal stå på terrassen. Du behøver ikke selv beregne vindlast eller vælge ankerdimension. Den, der dimensionerer forankringen, skal have oplysninger om den endelige konfiguration og ikke kun produktnavnet. Hvis opbygningen ændres efter vurderingen, skal det afklares, om den tidligere løsning stadig gælder.
Bed om en tegning, der gælder for den størrelse og udformning, du vil købe, og få præciseret, hvilket underlag tegningen forudsætter. Hvis du overvejer den bioklimatiske pergola fra Luxvinduer, skal den konkrete models godkendte forankringsdetalje sammenholdes med betonterrassen. Tegningen skal tage udgangspunkt i den endelige opsætning og ikke en generisk placering. Få også afklaret, hvem der kontrollerer, at montagen følger tegningen. På den måde bliver der sammenhæng mellem de belastninger, der er lagt til grund, de valgte fastgørelser og den udførte montering.
Forankringstegningen skal gælde for den konkrete model
En brugbar forankringstegning skal vise, hvordan de enkelte støttepunkter fastgøres, og hvilke krav der stilles til betonen. Den skal beskrive det ankersystem og den placering, der hører til den valgte pergola, herunder relevante forudsætninger om beton, kantafstand og fastgørelsesdybde. De præcise mål og valg skal komme fra tegningen og den tekniske vurdering, ikke fra en generel vejledning eller en bolt, der tilfældigvis passer gennem fodpladen. Kontrollér, at dokumentet gælder for den aktuelle model og konfiguration; en tegning for en anden variant eller et andet underlag kan ikke uden videre genbruges. Sørg også for, at det er tydeligt, hvilken tegning montøren skal følge, hvis der findes flere versioner.
Få samtidig klarhed over, hvilke oplysninger om betonpladen leverandøren eller montøren skal bruge, og hvem der vurderer dem. Ved valg af modellen Pergola fra Luxvinduer bør du afklare, hvilken teknisk dokumentation der følger med til den konkrete opstilling. Hvis forholdene på stedet afviger fra tegningen, skal den teknisk ansvarlige tage stilling, før der ændres i anker, hulplacering eller fodplade. Fordeler leverandør, fagperson og montør opgaverne mellem sig, bør det være tydeligt, hvem der kan godkende ændringer. Gem tegninger, vurdering og aftale om ansvar sammen med ordrebekræftelsen, så montøren arbejder ud fra samme grundlag som den, der har vurderet underlaget.
Vægmonterede og fritstående pergolaer har forskellige lastveje
En fritstående pergola fører normalt sine kræfter ned gennem de stolper, der står på terrassen. Ved en vægmonteret løsning kan noget af belastningen i stedet føres ind i bygningens væg, mens støttepunkter på terrassen stadig skal vurderes efter den konkrete konstruktion. Det er forskellige lastveje, ikke to måder at omgå et usikkert underlag på. En solid facade gør ikke automatisk betonpladen egnet, og en stærk terrasse dokumenterer ikke, at væggen kan bruges som støtte. Før du vælger fastgørelsesprincip, skal vurderingen omfatte alle bærende dele og de faktiske fastgørelsessteder. Det gælder også, hvis løsningen kombinerer støtte ved væg og terrasse.
Ved den vægmonterede pergola fra Luxvinduer bør modelnavnet ikke stå alene som grundlag for valg af montage. Få afklaret, hvad den aktuelle tegning kræver ved væggen og ved terrassen, og om væggen er egnet til den angivne fastgørelse. Facadens synlige overflade kan dække over beklædning, isolering eller andre lag, så vurderingen bør omfatte den bærende konstruktion og de gennemføringer, løsningen forudsætter. Samtidig skal du se på, om der er plads til støttepunkter, adgangsveje, døre og afløb. Hvis konstruktionen kræver en anden understøtning end den, terrassen kan levere, må løsningen ændres samlet frem for at lade ét fastgørelsespunkt blive tilpasset på stedet.
Hvis betonpladen ikke kan bruges som eneste understøtning
Viser vurderingen, at betonterrassen ikke giver et dokumenteret grundlag for den ønskede fastgørelse, betyder det ikke nødvendigvis, at projektet skal opgives. En fagperson kan undersøge, om placeringen kan ændres, om en anden godkendt forankring findes, eller om der skal etableres særskilt understøtning under eller gennem belægningen. Hvilken mulighed der kan bruges, afhænger af pladens opbygning, jordforhold, installationer, afvanding og pergolaens tegning. Der er derfor ingen universel løsning eller bestemt størrelse på et fundament, der kan anbefales uden oplysninger om stedet. Aftal også, hvordan belægning og overfladeniveau håndteres, hvis der skal skæres eller åbnes i terrassen, og hvad der sker med afløb i nærheden.
Hvis en anden understøtning overvejes, skal den indarbejdes i en samlet plan for placering, stabilitet og overgang til den eksisterende terrasse. Det gælder også, hvis du sammenligner Luxvinduer-modellen med vægmontering med en fritstående løsning: modelnavnet fortæller ikke, om et bestemt alternativt fundament er godkendt. Flere skruer, et kraftigere anker eller en tykkere fodplade gør ikke automatisk en uafklaret plade egnet. Bed den ansvarlige om at beskrive, hvilken løsning der gælder for hvert støttepunkt, og hvad der skal ske, hvis forholdene under arbejdet afviger fra det undersøgte. Beslut ikke selv at flytte, udelade eller supplere fastgørelser for at få arbejdet til at passe.
Oplysninger, du bør have klar før bestilling og montering
Inden du bestiller, bør du samle de oplysninger, der gør en konkret vurdering mulig: mål terrassens areal og kanter, markér ønskede stolpepunkter, samlinger, revner, afløb og kendte installationer, og find tegninger eller oplysninger om pladens tykkelse og opbygning. Tag billeder af hele området og af skader eller reparationer, og notér, hvilke oplysninger der er usikre. Bed samtidig om den aktuelle opstillings- og forankringstegning for den ønskede model. Ved en forespørgsel om den bioklimatiske model bør du angive den ønskede størrelse og placering. Send samme grundlag til leverandør og montør, så de vurderer den samme opstilling.
Før arbejdet begynder, bør placeringerne på tegningen kunne genfindes på terrassen, og eventuelle afvigelser være afklaret med den ansvarlige, før der bores. Hvis montøren møder en uventet fuge, revne, armering, hulrum eller skjult installation, skal arbejdet ved det punkt sættes på pause, indtil forholdet er vurderet. Aftal på forhånd, hvem der kan godkende ændringer, og få beslutningen dokumenteret. Gem også den endelige tegning og oplysninger om udførelsen, så det senere fremgår, hvilken løsning der blev etableret, og om der blev foretaget ændringer undervejs.
Ofte stillede spørgsmål
Kan en pergola forankres direkte på en betonterrasse?
Det kan være muligt, men betonoverfladen alene er ikke nok til at afgøre det. Pladens opbygning og tilstand skal passe til forankringstegningen for den valgte model og de faktiske støttepunkter. Hvis terrassen består af separate fliser eller et tyndt lag beton, skal det indgå i vurderingen.
Hvor tyk skal betonpladen være?
Der findes ikke ét mål, der passer til alle pergolaer og betonterrasser. Tykkelsen skal vurderes sammen med blandt andet betonens tilstand, underlaget, armeringen, ankeret og afstanden til kanter. Brug tegningen for den konkrete model og få forholdene vurderet frem for at vælge et generelt tommelfingermål.
Betyder armering, at betonterrassen er egnet?
Nej. Armering er én del af pladens opbygning, og dens placering i forhold til ankerhullerne har betydning. Betonens øvrige tilstand, understøtning og den valgte fastgørelse skal også vurderes. At der findes armering, dokumenterer derfor ikke i sig selv, at pladen kan bruges.
Kan jeg selv bore et hul for at undersøge pladen?
Bor ikke et prøve- eller ankerhul, før placeringen og eventuelle skjulte installationer er afklaret. Et hul kan ramme armering, rør eller kabler, og en enkelt åbning fortæller ikke nødvendigvis noget om hele pladen. Få en fagperson til at vælge en undersøgelsesmetode, der passer til stedet.
Hvad gør jeg, hvis et støttepunkt ligger tæt på en kant eller revne?
Få placeringen vurderet i forhold til den godkendte tegning. Flyt ikke bare stolpen, og tilføj ikke ekstra fastgørelser på eget initiativ; ændringen kan påvirke både kantafstande og belastningsfordeling. En fagperson kan afklare, om placeringen skal ændres, eller om der er behov for en anden understøtning.
Det afgørende er ikke, om terrassen ser solid ud, men om dens dokumenterede opbygning og tilstand passer til den godkendte forankring ved de faktiske støttepunkter. Når tykkelse, armering, kanter, revner og skjulte installationer er afklaret, kan den faglige vurdering afgøre, om den eksisterende beton kan bruges, eller om der kræves en anden løsning. Lad den beslutning komme før bestilling af beslag og boring, så pergola, underlag og fastgørelse vurderes som ét samlet system.
