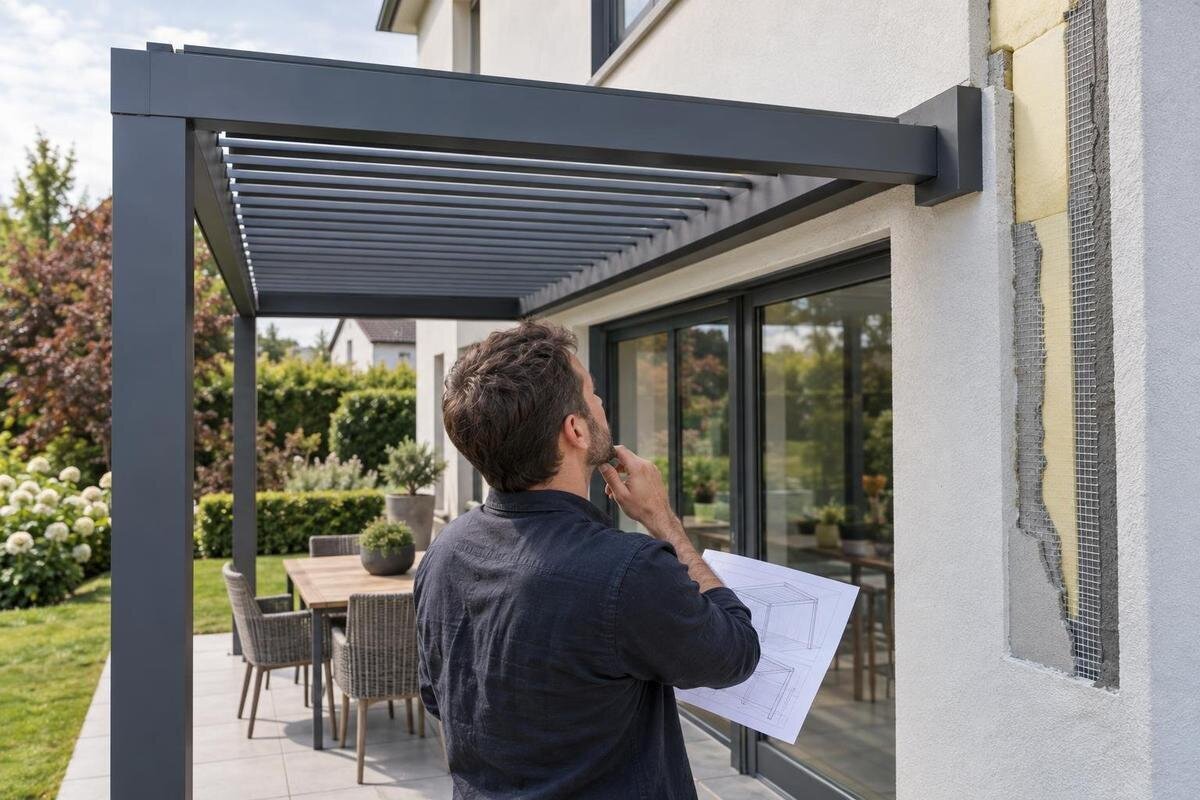

Pergola på udvendigt isoleret facade: Det skal afklares
PERGOLA · FACADE OG FASTGØRELSE
En pergola, der fastgøres til en facade med udvendig isolering, kræver mere end en vurdering af den synlige overflade. Isolering og puds eller beklædning har ikke automatisk den nødvendige bæreevne, og forbindelsen skal føre kræfterne videre til den del af væggen, der kan optage dem. Før løsningen vælges, må væggens opbygning, facadeisoleringens detaljer og den konkrete pergolas påvirkninger derfor afklares. Her får du overblik over, hvilke oplysninger en konstruktionsfaglig vurdering bygger på, hvad en forankringstegning bør vise, og hvordan tæthed og montage koordineres. Artiklen giver ikke en generisk borevejledning: Fastgørelsen skal projekteres til det konkrete hus og den valgte model.
Isoleringen kan ikke alene bære pergolaen
En facade med udvendig isolering er opbygget af flere lag. Bag isoleringen findes ofte en bærende væg, mens der yderst kan være puds, plader eller anden beklædning. Det synlige lag beskytter facaden, men er ikke uden videre beregnet til at bære en pergola eller overføre vindpåvirkninger fra den. Isoleringens primære funktion er at begrænse varmetab; selv om et isoleringsmateriale kan modstå et vist tryk, gør det ikke automatisk pladen til et egnet forankringsunderlag. Griber forbindelsen kun i overfladen, kan belastningen blive koncentreret i puds, isolering eller beklædning i stedet for at blive ført videre til væggens bærende del.
Det afgørende er lastvejen fra hvert beslag, gennem afstanden mellem pergola og væg, gennem facadeopbygningen og ind i et underlag, som kan optage påvirkningerne. Uden en projekteret overgang kan forbindelsen trykke på isoleringen eller belaste de ydre lag uhensigtsmæssigt. Det kan føre til deformation, revner eller åbninger, men risikoen kan ikke vurderes ud fra facadebilledet alene. Betegnelsen vægmonteret siger heller ikke, om en bestemt facade er egnet. Siden for Luxvinduer Vægmonteret Pergola kan bruges til at identificere den konkrete model, men er ikke i sig selv dokumentation for, at husets væg kan optage belastningen.
Væggens opbygning bag isoleringen
Væggen bag facadeisoleringen kan være massivt murværk, beton, letbeton, træskelet eller en anden konstruktion. Udenpå kan der være et pudssystem eller en beklædning med hulrum. De forskellige opbygninger kan ikke behandles ens, og en senere efterisolering, reparation eller ombygning kan betyde, at de oprindelige tegninger ikke længere beskriver forholdene præcist. Find derfor det materiale, der findes fra opførelse og renovering: snit, beskrivelser, oplysninger om isoleringssystemet og fotos fra arbejdet. Det skal så vidt muligt vise, hvor det bærende underlag ligger, hvilke lag der mødes, og om der findes særlige forstærkninger ved den planlagte placering. Hold oplysninger fra den oprindelige opførelse adskilt fra materiale om senere arbejder, og angiv årstal, hvor de kendes. Markér også, hvilken del af facaden hver tegning eller hvert foto viser. Hvis to beskrivelser ikke stemmer overens, skal forskellen fremgå af materialet til rådgiveren frem for at blive løst med et gæt. Det giver et tydeligere grundlag for at afgøre, hvad der endnu skal undersøges.
Dokumenter kan mangle eller være ufuldstændige. Få derfor en fagperson til at sammenholde dem med forholdene på stedet. En revne, en anden pudsstruktur eller en synlig samling kan pege på ændringer, men afslører ikke i sig selv væggens bæreevne. Nogle vægge rummer hulrum, skiftende materialer eller installationer, som ikke fremgår af ældre planer. Hvis der er behov for nærmere undersøgelse, bør en eventuel åbning eller prøvetagning aftales med den, der har ansvar for facade og tæthed, så overfladen kan retableres korrekt. Når du indhenter oplysninger om Pergola fra Luxvinduer, så knyt spørgsmålene til den konkrete model og dens tegninger; modelnavnet erstatter ikke en undersøgelse af væggen.
Hvilke påvirkninger skal vægforbindelsen klare?
Vægforbindelsen skal vurderes ud fra den samlede pergola, ikke blot beslagets størrelse. Relevante oplysninger er blandt andet konstruktionens udvendige mål, hvor langt den går ud fra facaden, placeringen af vægtilslutningen, antallet af understøtninger og de dele, der indgår i den valgte model. Det er også nødvendigt at kende de belastninger, som producentens projekteringsmateriale forudsætter. Vind kan påvirke konstruktionen i flere retninger, og et langt fremspring kan give en vippe- eller bøjepåvirkning ved væggen. En fagperson bruger oplysningerne til at vurdere træk, tryk og forskydning; kapaciteten kan ikke udledes af et foto eller af, hvordan en lignende pergola er monteret hos en nabo.
Bed om tegninger for netop den model og det omfang, der overvejes, med mål og angivelse af de tilsigtede forbindelsespunkter. Hvis der findes forskellige udgaver, skal oplysningerne svare til den valgte udgave frem for en generel illustration. Ved valg af Luxvinduer Bioklimatisk Pergola er det derfor de tilhørende modeltegninger og belastningsoplysninger, rådgiveren skal arbejde med. Oplys også om eventuelle sideafskærmninger eller andre tilføjelser, fordi ændringer kan påvirke helheden. Lav en samlet beskrivelse af den ønskede pergola, så mål, udgave og tilbehør ikke kun fremgår af forskellige mails eller tilbud. Skeln mellem det, du vil bestille nu, og mulige senere tilføjelser. Bed rådgiveren angive, hvilken udformning vurderingen omfatter, og hvilke ønsker der endnu ikke er taget stilling til. Så er det tydeligt, hvad vurderingen gælder, hvis produktvalget ændres undervejs. Oplysningerne om pergolaen skal sammenholdes med undersøgelsen af væggen, før forbindelsen kan fastlægges.
En projekteret forbindelse skal nå det bærende underlag
Når væggens opbygning og pergolaens påvirkninger er kendt, skal forbindelsen beskrives som en samlet, dimensioneret løsning. Tegningen bør vise, hvordan fastgørelsespunkterne føres forbi isoleringen til det bærende underlag, hvilke dele der overfører kræfterne, og hvilke forudsætninger løsningen bygger på. Afstandsstykker, konsoller eller særlige gennemføringsløsninger kan indgå i en projekteret detalje, men ingen type kan vælges sikkert uden kendskab til vægmaterialet, facadeopbygningen og de kræfter, der skal overføres. En generisk skrue-, rawlplug- eller borevejledning løser derfor ikke opgaven. Den kan overse afstanden til væggen, underlagets tilstand og de påvirkninger, fastgørelsen faktisk møder. Som køber kan du bede om at få forklaret detaljen med udgangspunkt i et snit gennem væggen: Hvor er det bærende underlag, hvilke dele forbinder det med pergolaen, og hvor ligger isoleringen i forhold til dem? Formålet er at forstå løsningen, ikke selv at dimensionere den.
Bed om en forankringstegning, der er projekteret og godkendt til den konkrete kombination af pergola og væg. Det bør fremgå, hvem der står for vurderingen, hvilket underlag detaljen gælder for, og om løsningen forudsætter en bestemt opbygning af facadeisoleringen. Hvis dokumentationen kun viser en standardmontage på en massiv væg uden udvendig isolering, kan den ikke uden videre overføres til denne situation. For Luxvinduer-modellen til vægmontering bør du bede om de relevante modeltegninger og få forbindelsen vurderet i forhold til den faktiske væg. Produktets kategori er ikke i sig selv en forankringsanvisning.
Tæthed og varmeforhold ved facadegennemføringen
En gennemføring gennem isoleringen kan skabe en kuldebro, og en åbning i facaden kan give vand adgang til opbygningen, hvis detaljen ikke passer til væggens lag. Hvilke forhold der skal håndteres, afhænger af konstruktionen. Et pudssystem, en vind- eller vandafvisende flade, en ventilationsspalte og andre facadeelementer kan have forskellige funktioner. Det er derfor ikke nok at vurdere, om en udvendig fuge ser lukket ud; detaljen skal passe til de skjulte lag og de forhold, den udsættes for. En løsning må eksempelvis ikke blokere en ventilationsspalte eller lede vand ind bag en beklædning.
Få tætning, varmeforhold og retablering ind på den projekterede tegning, så de udførende ved, hvordan gennemføringen skal afsluttes. Valg af fugemasse eller anden overfladebehandling bør følge systemets og den projekterendes anvisninger; en tilfældig fuge erstatter ikke en samlet detalje. Aftal også, hvem der retablerer puds eller beklædning, og hvem der kontrollerer samlingen, før den dækkes til. Når du sammenholder Luxvinduer-pergolaen med forholdene på huset, så bed om dokumentation for den relevante tilslutning frem for alene at spørge, hvilken skrue der passer.
Væggens tilstand og beslagets placering
Selv en egnet type bærende væg kan have lokale forhold, der gør en bestemt placering uegnet. Vurderingen bør derfor omfatte revner, løse eller fugtpåvirkede områder, tidligere reparationer og synlige deformationer nær de planlagte fastgørelsespunkter. Placering ved hjørner, åbninger, overliggere, samlinger eller overgange mellem materialer kan have betydning for, hvilke dele af væggen der tager belastningen. Facadens tilstand og konstruktionen bag den skal ses i sammenhæng; pæn puds er ikke bevis for, at det skjulte underlag er intakt. Undersøgelsen bør også afklare, om rør, kabler eller andre installationer begrænser den mulige placering.
Spørgsmålet er ikke blot, om et beslag kan placeres et sted, men om hele området kan overføre påvirkningen uden konflikt med væggens øvrige funktioner. Hvis materialet bag isoleringen er let, ujævnt eller allerede påvirket, kan rådgiveren få brug for yderligere oplysninger eller en anden projekteret løsning. Ved besigtigelsen kan den ønskede placering markeres på et facadefoto sammen med de synlige forhold, der skal undersøges. Skeln tydeligt mellem en foreløbig placering og de fastgørelsespunkter, som rådgiveren senere fastlægger. Notér også, hvilke områder der endnu ikke er undersøgt; et foto af en ubeskadiget overflade må ikke få dem til at fremstå afklarede. Angiv den konkrete model, eksempelvis den bioklimatiske model fra Luxvinduer, så vurderingen knytter sig til den pergola, du faktisk overvejer. Bed om at få eventuelle begrænsninger i placeringen forklaret, inden du låser indretningen af terrassen.
Dokumenter til besigtigelse og ansvarsfordeling
En besigtigelse bliver mere målrettet, når de tilgængelige oplysninger er samlet på forhånd. Find bygningstegninger, beskrivelser af efterisoleringen, dokumentation for facadesystemet og fotos fra arbejdet, hvis de findes. Tilføj billeder af den nuværende facade, synlige skader og det område, hvor pergolaen ønskes placeret. Oplys også model, mål, ønsket placering og eventuelt tilbehør. Markér døre og vinduer, nedløb og andre facadeelementer, der kan påvirke placering eller adgang. Hvis en oplysning mangler, så skriv det tydeligt i stedet for at gætte; så kan rådgiveren afgøre, om forholdet kræver nærmere undersøgelse.
Aftal ved besigtigelsen, hvem der fastslår væggens opbygning, hvem der vurderer bæreevnen, og hvem der udarbejder eller godkender forankringstegningen. Afklar også, hvem der udfører gennemføringer og retablerer facaden. Få ansvar og leverancer skrevet sammen med den endelige montageplan, så rådgiver, montør og facadefagperson arbejder ud fra samme grundlag. Hvis den vægmonterede pergolamodel fra Luxvinduer er reference for dit valg, skal det fremgå, hvilke modeltegninger der indgår i opgaven. Brug gerne en kort skriftlig opsamling fra besigtigelsen til at skelne mellem afklarede forhold og åbne spørgsmål. For hvert åbent spørgsmål bør der være en ansvarlig og en aftale om, hvornår svaret skal foreligge. Det kan eksempelvis være, hvem der fremskaffer oplysninger om efterisoleringen, eller hvem der afklarer en usikkerhed om underlaget. Dermed bliver det synligt, hvis rådgivning, facadeundersøgelse eller retablering falder mellem to tilbud. Det giver også et mere sammenligneligt grundlag, når du vurderer, hvad de enkelte tilbud omfatter.
Er vægmontering den rigtige løsning på stedet?
Vægmontering er ikke den eneste mulige måde at understøtte en pergola på, men en alternativ konstruktion fjerner ikke behovet for en samlet vurdering. Hvis løsningen har stolper, kan en del af påvirkningerne føres til understøtninger på terrassen eller i jorden. Stolperne og deres underlag skal stadig passe til konstruktionen, og forbindelser mellem pergolaens dele skal fortsat vurderes. Funderingens udformning afhænger af de konkrete forhold, så der findes ikke én størrelse, der kan anbefales alene, fordi facaden er isoleret. En anden løsning bør derfor vurderes som en helhed, ikke blot som en måde at undgå fastgørelse gennem facaden på.
Få afklaret, om en selvstændig understøtning passer til pladsen, og om den stadig kræver en stabiliserende forbindelse til bygningen. Den skal også kunne placeres uden at blokere adgang, afvanding eller brug af terrassen. Sammenlign ikke kun montageforløb; spørg, hvilke underlag, tegninger og kontrolpunkter hver løsning kræver. Hvis den valgte pergolamodel fra Luxvinduer er blandt mulighederne, så få den relevante opstillings- og forankringstegning frem, så en fagperson kan vurdere den konkrete understøtning. Produktkategori eller illustration kan ikke stå i stedet for en afklaring af, hvor påvirkningerne føres hen.
Koordinering af montage og facadearbejde
Montageforløbet bør koordineres mellem den, der kender facadesystemet, og den, der er ansvarlig for pergolainstallationen. Aftal adgang til arbejdsområdet, beskyttelse af overflader og rækkefølgen for eventuel åbning, fastgørelse, tætning og retablering, inden arbejdet går i gang. Placering tæt på vinduer, døre, nedløb eller ventiler kan påvirke den daglige brug og vedligeholdelsen af facaden, så forholdene bør indgå i opmålingen. Det er også relevant at undersøge, om den planlagte position kan kollidere med skjulte installationer eller indvendige afslutninger. Koordinering på forhånd gør det lettere at undgå improviserede ændringer, når facaden åbnes.
De udførende bør have samme version af tegningen, samme aftalte placering af fastgørelsespunkter og en klar aftale om, hvem de spørger, hvis væggen afviger fra forudsætningerne. Hvis der dukker et andet murværk, et hulrum, en installation eller en ukendt reparation op, skal ændringen vurderes, før arbejdet fortsætter. Et beslag bør ikke bare flyttes, eller en anden fastgørelse vælges på stedet, fordi det kan påvirke både lastfordeling og tæthed. Aftal, hvordan en nødvendig ændring bliver meddelt til alle involverede og indarbejdet i montagegrundlaget. Afklar desuden, hvornår forbindelserne skal være tilgængelige for den aftalte kontrol, så de ikke dækkes til, før den ansvarlige har set dem. Aftal også, hvordan åbne områder beskyttes mod vejrlig under arbejdet, og hvem der afslutter facaden. Dermed bliver konstruktion, tæthed og finish håndteret som dele af samme montage.
Dokumentation for forankringen efter montage
Når arbejdet er færdigt, bør du samle den endelige forankringstegning, oplysninger om det underlag, løsningen bygger på, og eventuelle ændringer fra montageplanen. Billeder af de udførte forbindelser, før de dækkes til, kan være nyttige sammen med oplysninger om, hvem der projekterede og udførte arbejdet. Dokumentationen gør det lettere at forstå løsningen ved senere facadearbejde eller ændringer på pergolaen. Aftal også, hvem du skal kontakte, hvis der opstår tvivl om en forbindelse eller en facadegennemføring. Gem materialet samlet, så det ikke kun findes hos den enkelte håndværker. Sørg for, at den endelige tegning tydeligt kan skelnes fra tidligere forslag, og at billederne kan knyttes til de relevante steder på facaden. Hvis en detalje blev ændret undervejs, bør det fremgå, hvad den udførte løsning blev, ikke kun hvad den oprindelige plan viste. Bed ved overdragelsen om en gennemgang af materialet, så du ved, hvilke oplysninger der skal findes frem ved senere arbejde på netop dette område.
Ved almindelig brug kan du være opmærksom på nye revner omkring fastgørelsespunkterne, åbne samlinger eller tegn på vand omkring gennemføringer. Synlige forandringer fastslår ikke i sig selv årsagen, men bør vurderes af den relevante fagperson frem for at blive dækket med en hurtig reparation. Hvis pergolaen senere får tilføjet udstyr eller afskærmning, eller hvis dele udskiftes, bør det afklares, om den oprindelige projektering stadig dækker. Den dokumenterede forbindelse gælder kun under de forudsætninger, den blev projekteret til; større ændringer bør derfor ikke behandles som rent kosmetiske.
Ofte stillede spørgsmål
Kan pergolaen fastgøres direkte i isoleringspladerne?
Isoleringen bør ikke være det eneste underlag, forbindelsen er afhængig af. Fastgørelsen skal projekteres, så kræfterne føres videre til en dokumenteret bærende del af væggen.
Er det nok at kende facadens synlige overflade?
Nej. Puds eller beklædning afslører ikke nødvendigvis, hvilket materiale der ligger bag, eller hvordan lagene er fastgjort. Væggens opbygning skal afklares gennem dokumentation og, hvis det er nødvendigt, en faglig undersøgelse.
Hvad gør jeg, hvis tegningerne af huset mangler?
Saml de oplysninger, der findes fra renovering og efterisolering, og få en fagperson til at vurdere forholdene på stedet. Hvis der skal foretages en nærmere undersøgelse, bør den planlægges, så facadeopbygningen kan retableres korrekt.
Hvem skal vurdere forbindelsen til væggen?
En konstruktionsfaglig rådgiver skal vurdere underlag og påvirkninger og sikre, at forbindelsen er projekteret til den konkrete løsning. En fagperson med kendskab til facadesystemet kan samtidig afklare tætning og retablering.
Løser stolper problemet med en isoleret væg?
Ikke nødvendigvis. Stolper kan ændre, hvor kræfterne føres hen, men de kræver også en egnet, projekteret understøtning. Det skal vurderes, om pergolaen fortsat har brug for forbindelse til bygningen.
En pålidelig løsning begynder med to afklaringer: Hvad er det bærende underlag faktisk, og hvilke påvirkninger overfører den konkrete pergola? Når de forhold er dokumenteret, kan forbindelsen projekteres gennem facadeisoleringen med hensyn til både væg, tæthed og varmeforhold. Hvis et led stadig bygger på et gæt, er fastgørelsen ikke klar til montage. En tidlig afklaring giver rådgiver, montør og den, der kender facadesystemet, et fælles grundlag og gør det muligt at vurdere vægmontering eller en anden understøtning uden at forveksle produktvalg med en bygningsmæssig vurdering.
