Kan man opstille en pergola tæt ved en støttemur?

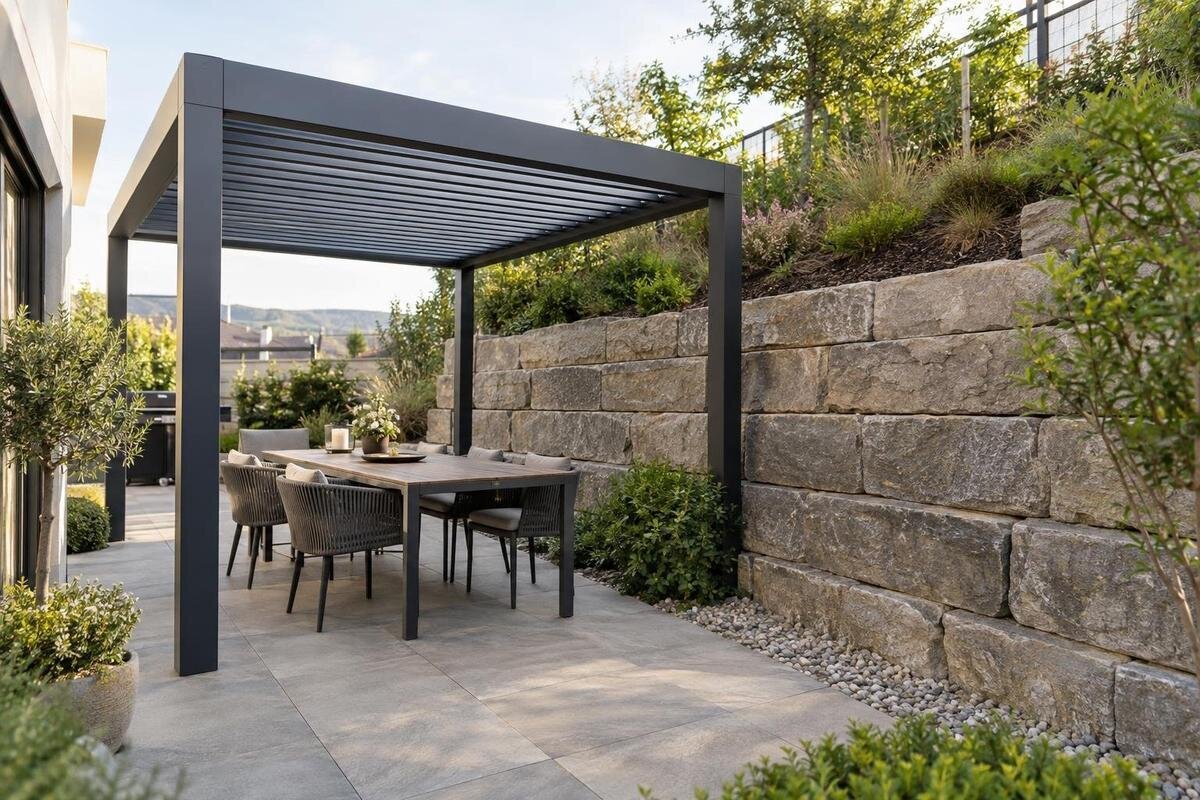

Pergola ved støttemur
Ja, en pergola kan i nogle tilfælde placeres tæt ved en støttemur, men afstanden alene afgør ikke, om det er forsvarligt. Muren holder jord tilbage, mens pergolaens ben eller beslag overfører kræfter til underlaget. Derfor skal murens opbygning, jordforhold, fundamenter, dræn og den valgte models forankring vurderes samlet. Her får du overblik over, hvad der skal afklares, før du fastlægger placeringen eller sætter gravearbejdet i gang.
Hvornår kan en pergola stå tæt ved en støttemur?
Det korte svar er ja, men kun hvis placeringen er vurderet for både muren, jorden og pergolaens forankring. En støttemur holder jord tilbage, og benenes fundamenter kan ligge i det område, der bidrager til murens stabilitet. Om konstruktionerne påvirker hinanden, kan derfor ikke afgøres ud fra et enkelt mål mellem mur og stolpe. Murtype, højde, fundament, jordens beskaffenhed og den planlagte udgravning spiller ind. En placering, der virker rummelig på en terrasseplan, kan stadig kræve særlig vurdering tæt på en høj eller ældre mur. Det gælder også, selv om terrassen allerede er belagt; belægningen viser ikke, hvad der ligger under overfladen. Det er altså ikke kun selve muren, men også jorden foran og bag den, der indgår i vurderingen.
Skeln mellem at opstille pergolaen ved siden af muren og at fastgøre en del af konstruktionen til den. Ved en selvstændig placering går kræfterne via ben og fundament til jorden; ved en fastgørelse bliver muren også en del af lastvejen. De to muligheder stiller ikke samme krav til murens opbygning, men begge kræver en konkret vurdering. Navnet Luxvinduer Vægmonteret Pergola beskriver en modeltype, ikke om netop din støttemur er et egnet fæste. En støttemur kan ikke sidestilles med en almindelig husfacade ud fra udseendet alene. Få den valgte models godkendte forankringstegning og krav til underlaget vurderet sammen med oplysninger om muren, før du fastlægger monteringsprincippet.
Hvad skal man vide om støttemurens opbygning?
Støttemure er opført på forskellige måder, og den synlige flade fortæller ikke hele historien. Beton, blokke, natursten eller gabioner kan dække over forskellige funderinger, samlinger og jordlag bag muren. Der kan også være forstærkninger eller dræn, som ikke kan ses fra terrassen. En mur, der holder jord på plads, er ikke automatisk beregnet til ekstra beslag eller koncentrerede kræfter fra en pergola. Belastningen skal kunne føres videre gennem den relevante del af muren til dens fundering og undergrund. En overflade, der virker hård og solid, beviser derfor ikke, at fastgørelse er forsvarlig. Vurderingen skal omfatte konstruktionen som helhed og jorden omkring den.
Fagpersonen bør så vidt muligt have tegninger, beskrivelser af det oprindelige arbejde, oplysninger om reparationer og murens højde samt terrænniveauerne på begge sider. Hvis dokumenterne mangler, er det ikke i sig selv et bevis på, at projektet er umuligt; usikkerheden skal undersøges i stedet for at blive udfyldt med et gæt. Skeln i materialet mellem det, du ved fra tegninger eller tidligere arbejde, og det, du alene kan se på overfladen. En oplysning om murens synlige materiale er eksempelvis ikke det samme som en beskrivelse af dens fundering. Den skelnen gør det tydeligere, hvad fagpersonen skal undersøge nærmere. Har du valgt Pergola fra Luxvinduer, så oplys modelnavnet i forespørgslen. Så kan vurderingen tage udgangspunkt i det konkrete produkt frem for en tænkt standardmodel.
Findes der en sikker standardafstand?
Afstanden kan ikke fastsættes ud fra et generelt mål. Det afgørende er ikke kun, hvor tæt benet står på murens synlige flade, men også hvor fundamentet skal ligge, hvor der skal graves, og hvor murens egen fundering går. Højdeforskellen mellem terrænet på hver side af muren, jordtypen og murens konstruktion kan ændre samspillet fra grund til grund. Derfor kan to terrasser med samme mål mellem stolpe og mur kræve forskellige løsninger. Angiv afstandene på en plan med tydelige referencepunkter, og vis både støttepunkt og planlagt udgravning. Skriv, om et mål er taget til stolpens midte, dens kant eller kanten af fundamentet, så målene ikke bliver læst forskelligt. Vis også, hvilken side af muren pergolaen skal stå på. En fagperson kan dermed vurdere det berørte område i stedet for kun at se på den færdige stolpeplacering.
Undgå at bruge en tommelfingerregel fra et andet projekt: Den kan bygge på en anden mur, jordtype eller fundering. Når du sammenholder terrassen med Luxvinduer Bioklimatisk Pergola, bør du derfor bede om en modeltegning, der viser de faktiske støttepunkter, og en godkendt anvisning for forankringen. Produktnavnet eller det samlede areal fortæller ikke, hvordan støttepunkterne passer i forhold til netop din mur. Kontroller også, at tegningen gælder den model og udførelse, du overvejer. Først når placeringen på tegningen er holdt op mod forholdene på stedet, kan afstanden vurderes meningsfuldt.
Hvad kan gravearbejdet betyde for muren?
Udgravning kan påvirke muren, selv om pergolaens færdige fundament ikke skal fastgøres til den. Når jord fjernes tæt ved en mur, kan den støtte, jorden yder, ændres; hvor stor betydning det får, afhænger blandt andet af murens fundering og jordlagene. Gravearbejde kan også afdække eller beskadige et skjult dræn. Derfor bør man ikke starte med at grave og først bagefter beslutte, hvor benene skal stå. Midlertidige forhold tæller også: Opgravet jord, materialer eller maskiner nær muren kan tilføre belastning, før konstruktionen er monteret. Få arbejdsområdet vurderet, før den endelige graveplan fastlægges.
Tegn støttepunkter, fundamenter og udgravningsområder ind på samme plan, så det er tydeligt, hvor jorden skal berøres. Notér også, hvor maskiner skal køre, og hvor jord og materialer tænkes placeret under arbejdet. Skitsen bør vise både den færdige placering og den plads, arbejdet kræver. Ellers risikerer vurderingen kun at omfatte det færdige resultat, selv om arbejdsområdet er større. Hvis du undersøger placeringen af pergolaen fra Luxvinduer, skal tegningen afspejle den valgte models faktiske opstilling; et foreløbigt skøn over, hvor benene kan stå, er ikke nok. Bed den ansvarlige for gravearbejdet om at afstemme arbejdsrækkefølgen med den faglige vurdering. Aftal også, hvem der tager stilling, hvis udgravningen ikke kan udføres som planlagt. En ændring af støttepunkterne undervejs kan ændre forudsætningerne, så planen bør vurderes igen, før arbejdet fortsætter.
Hvor skal pergolaens belastninger føres hen?
En pergolas belastning skal føres fra konstruktionen gennem ben eller beslag og videre til et egnet underlag. Vindpåvirkning og konstruktionens egenvægt indgår i den samlede vurdering, men påvirkningen afhænger af den valgte model og dens opstilling. Hvis et beslag fastgøres til støttemuren, bliver muren direkte en del af lastvejen. Hvis pergolaen står på egne ben, overføres kræfterne stadig til jorden tæt ved muren. Det er derfor ikke nok at se på, om overfladen er plan, eller om en belægning føles stabil. Man skal kende forudsætningerne for både forankringen og det underlag, den skal bruges på.
Bed om en godkendt, modelrelevant forankringstegning og oplysninger om, hvilke underlag og forudsætninger den gælder for. Spørg, om den planlagte løsning stemmer med den konkrete mur og jord, og om en ændret placering kræver en ny vurdering. Når du undersøger den bioklimatiske pergolamodel fra Luxvinduer, bør tegningen gælde netop den model, du overvejer; produktbetegnelsen dokumenterer ikke i sig selv, at et bestemt underlag kan bruges. En fagperson kan sammenholde anvisningen med oplysninger om muren og stedet. Hvis dokumentationen ikke passer til de faktiske forhold, bør løsningen afklares, før du bestiller forankringen eller sætter arbejdet i gang.
Hvorfor er dræn og regnvand vigtige?
Vandforholdene omkring støttemuren bør indgå i vurderingen, fordi muren kan have dræn eller andre afledningsveje, som ikke er synlige. En udgravning eller fastgørelse kan komme i konflikt med dem, og en ændring af vandets vej kan påvirke jorden omkring muren. Det er heller ikke altid muligt at se på overfladen, hvor vand ledes hen. En tør terrasse på dagen for besigtigelsen beviser ikke, at der ikke ligger et dræn eller opstår vandbelastning under andre forhold. Få derfor oplysninger om kendte dræn og afløb, før placeringen fastlægges, og lad fagpersonen vurdere forhold, der ikke kan dokumenteres.
Indtegn synlige drænudløb, afløb, tagrender og terrænets fald på skitsen, og tilføj oplysninger om skjulte rør, hvis de findes. Hvis du indhenter materiale om den vægmonterede pergola fra Luxvinduer, så send også planen over vandvejene på stedet; modelnavnet fortæller ikke, hvordan vand håndteres på din terrasse. Sørg for, at der fortsat er adgang til de dele af muren eller drænet, som skal kunne efterses og vedligeholdes. Hvis en planlagt løsning kræver ændringer i afløb eller dræn, skal de beskrives og vurderes særskilt. Undlad at antage, at en eksisterende vandvej kan lukkes eller flyttes uden betydning for muren.
Hvem skal afklare ansvaret for støttemuren?
Afklar, hvem der ejer eller vedligeholder støttemuren, før der bestilles undersøgelser eller graves. Det er særligt vigtigt, hvis muren ligger ved et skel, indgår i et fælles anlæg eller vedligeholdes af en anden end den, der planlægger pergolaen. Find ud af, hvem der har oplysninger om murens konstruktion og dræn, og hvem der kan tage stilling til adgang eller undersøgelser. Hvis flere parter er involveret, bør det fremgå, hvem der samler oplysningerne, og hvem der giver dem videre til fagpersonen. På den måde undgår du, at en oplysning om eksempelvis en tidligere reparation bliver hos én part og mangler i vurderingen. Det er en praktisk afklaring, ikke en teknisk vurdering: Samtykke til at undersøge muren fortæller ikke i sig selv, om den kan bære ekstra belastning. Sørg for, at de involverede parter får samme plan at forholde sig til.
Fordel også de tekniske opgaver tydeligt. Leverandøren kan oplyse, hvilken model der overvejes, og hvilke modeltegninger eller forankringsoplysninger der skal indhentes. En konstruktionsfaglig person vurderer mur, underlag og lastvej, mens den udførende skal kende den aftalte plan for placering og gravearbejde. Antag ikke, at én af parterne allerede har vurderet hele grunden, medmindre det er aftalt. Få det på skrift, hvem der vurderer ændringer, hvis murens eller jordens forhold viser sig anderledes end forventet. Det mindsker risikoen for, at forskellige håndværkere arbejder efter hver sin antagelse.
Hvad skal du sende til den faglige vurdering?
Lav en enkel, målfast plan, der viser støttemurens forløb og højde, terrænniveauerne på begge sider og den planlagte pergolas placering. Markér afstanden fra muren til hvert støttepunkt og det område, hvor der forventes udgravning. Notér, hvilken overflade der ligger på terrassen, og hvor der er synlige afløb eller dræn. Billeder taget langs muren og fra terrassen kan supplere planen, især hvis de viser samlinger, reparationer eller synlige ændringer. Fotos kan ikke erstatte mål og konstruktionsoplysninger, men de hjælper fagpersonen med at forstå stedet, før en besigtigelse eller nærmere undersøgelse planlægges.
Vedlæg de tegninger og beskrivelser, du kan finde om muren, dens fundament, tidligere reparationer og dræn. Skriv tydeligt, hvad der er kendt, og hvad der er usikkert, i stedet for at udfylde manglende oplysninger med gæt. Hvis du overvejer modellen Pergola fra Luxvinduer, så bed om de tilhørende tegninger og godkendte forankringsoplysninger. Brug de samme betegnelser for støttepunkterne på terrasseplanen og i din henvendelse, så det er klart, hvilket ben eller fundament et spørgsmål handler om. Giv også planen en dato, og markér efterfølgende ændringer. Det gør det lettere at holde tegninger, fotos og kommentarer samlet om den samme placering. Den faglige vurdering skal kunne sammenholde modeloplysningerne med underlaget på stedet og vise, hvilke spørgsmål der kræver en besigtigelse eller nærmere undersøgelse.
Hvilke løsninger kan være relevante?
En vurdering kan pege på flere muligheder: at flytte pergolaen, ændre støttepunkterne eller vælge en løsning, hvor forankringen ikke er afhængig af støttemuren. Hvilken mulighed der kan bruges, afhænger af den konkrete mur, jorden og tegningerne for pergolaen. Et separat fundament er ikke automatisk uafhængigt af muren, hvis det placeres i et område, der påvirker jordens støtte. Omvendt er en fastgørelse til muren ikke nødvendigvis udelukket, men den kræver en løsning, der er vurderet til netop den konstruktion. Betragt derfor mulighederne som emner for en faglig afklaring, ikke som standardløsninger, der kan vælges uden undersøgelse.
Sammenlign modeltegninger ud fra støttepunkter, forankring og pladsforhold – ikke kun ud fra, hvor meget areal pergolaen dækker. Hvis du overvejer en bioklimatisk pergola fra Luxvinduer, så få den modelrelevante tegning vurderet sammen med den konkrete terrasseplan. En anden modelbetegnelse løser ikke i sig selv et problem med murens fundering eller jordens stabilitet. Ved flere mulige placeringer kan du lade hver mulighed fremgå af sin egen skitse med de samme referencepunkter og mål. Så bliver det tydeligt, hvilke støttepunkter der flyttes, og om ændringen også berører udgravning, dræn eller adgang til muren. Hvis opstillingen ændres for at undgå konflikt med muren, skal det desuden afklares, om den valgte models forankring stadig svarer til tegningerne. Sammenlign derefter de løsninger, som den faglige vurdering peger på som mulige.
Hvornår bør gravearbejdet vente?
Vent med gravearbejdet, hvis murens opbygning er ukendt, drænet ikke kan lokaliseres, eller den planlagte placering endnu ikke er vurderet. Det samme gælder, hvis muren har synlig udbuling, forskudte sten, nye eller voksende revner, udvasket jord eller andre tegn på bevægelse. Sådanne observationer afgør ikke alene, om muren er sikker eller usikker, men de bør undersøges, før jorden berøres. Notér, hvad du har set, og få en fagperson til at vurdere det. Et manglende tegn på skade er heller ikke dokumentation for, at muren kan bære ekstra belastning; konstruktion og fundering skal stadig afklares.
Før arbejdet begynder, bør placering, støttepunkter, forankringsprincip, drænforhold og graveplan være beskrevet på en måde, som leverandør, fagperson og udførende kan forholde sig til. Afklar også, hvem der skal kontaktes, hvis der dukker ukendte forhold op, eller hvis placeringen ændres undervejs. En ændring af afstand eller støttepunkt kan gøre den tidligere vurdering mindre relevant. Sørg derfor for, at den udførende har den seneste plan, og at eventuelle forbehold fremgår af den. Et åbent spørgsmål bør ikke forsvinde, blot fordi arbejdet er overdraget til en anden. Hvis der fortsat er ubesvarede spørgsmål om jordens stabilitet eller murens fundering, er det bedre at afvente end at lade udførelsen bero på et skøn.
Ofte stillede spørgsmål
Kan pergolaen stå helt tæt på støttemuren?
Det kan ikke afgøres ud fra afstanden alene. Selv uden fastgørelse kan fundamenternes placering og udgravningen påvirke jorden omkring muren. Få mur, underlag, støttepunkter og arbejdsområde vurderet samlet, før du fastlægger placeringen.
Kan jeg bruge støttemuren som fastgørelsespunkt?
Kun hvis murens konstruktion og den valgte pergolas godkendte forankringstegning understøtter den konkrete løsning. En solid overflade eller en vægmonteret model er ikke i sig selv dokumentation for, at muren kan bruges som fæste.
Hvor stor afstand skal der være mellem ben og mur?
Der findes ikke ét mål, der passer til alle støttemure. Afstanden afhænger blandt andet af murens fundering, jordforholdene, pergolaens støttepunkter og det planlagte gravearbejde. Få forholdene vurderet på stedet frem for at bruge en tommelfingerregel.
Er et separat fundament nok til at undgå påvirkning?
Ikke nødvendigvis. Et separat fundament undgår direkte fastgørelse til muren, men udgravningen og belastningen på jorden kan stadig påvirke området omkring den. Også en selvstændig løsning skal derfor vurderes i forhold til muren.
Hvem bør vurdere placeringen?
En fagperson med erfaring i konstruktioner bør vurdere muren og pergolaens forankring. Hvis jordforholdene giver særlige spørgsmål, kan en geoteknisk fagperson også være relevant. Bed samtidig leverandøren om tegninger for den konkrete model.
Det kan lade sig gøre at placere en pergola tæt ved en støttemur, hvis mur, jord, dræn og forankring er vurderet som en samlet løsning. Det afgørende er at kende murens opbygning, forstå, hvordan gravearbejdet påvirker jorden, og sikre, at den valgte models anvisninger passer til det faktiske underlag. Hvis der mangler oplysninger, eller ansvaret er uklart, bør gravearbejdet vente, mens forholdene afklares. Så kan du vælge placering og model med udgangspunkt i den konkrete støttemur.
