Sådan læser du drivhusmål og tekniske tegninger

En praktisk guide til at forstå drivhusets mål, tegningssymboler, fundament, dørplacering og reelle pladsbehov før bestilling og montering.

En teknisk drivhustegning er mere end en illustration af modellen. Den er arbejdsgrundlaget for placering, fundament, adgangsforhold og senere indretning. Hvis tegningen læses forkert, kan selv en mindre afvigelse få betydning for døre, sokkel, belægning eller tilslutning til en eksisterende bygning.

Denne vejledning viser, hvordan du systematisk gennemgår mål og tegninger, før du godkender en drivhusløsning. Brug altid den seneste modelspecifikke tegning og den relevante monteringsvejledning som det endelige grundlag. Generelle produkttekster og billeder er nyttige til valg af udtryk, men kan ikke erstatte teknisk dokumentation.

Begynd med at fastslå, hvilken tegning du læser

Et drivhus kan være vist på flere tegningstyper, og hver visning besvarer forskellige spørgsmål. En plantegning viser konstruktionen ovenfra og er normalt den vigtigste ved afsætning på grunden. En facade- eller gavltegning viser højde, tagform, døre og faginddeling. Et snit viser konstruktionen, som om den var skåret igennem, og kan tydeliggøre niveauer, profiler og tilslutninger.

Tegningstype	Det kan du typisk kontrollere	Det bør du ikke antage
Plantegning	Udvendig form, længde, bredde, dørplacering og vinkler	At alle indvendige frimål fremgår
Facade eller gavl	Højder, taghældning, døre, vinduer og fag	At den viste side er den side, du ser fra haven
Snittegning	Indvendig højde, sokkel, tag og niveauforhold	At snittet gælder alle steder i bygningen
Detaljetegning	Samlinger, beslag, profilretning og fastgørelsespunkter	At detaljen viser hele konstruktionen
Montagetrin	Rækkefølge og sammenhæng mellem komponenter	At illustrationen alene angiver fundamentets mål

Se altid efter tegningsnavn, model, revision og dato. To dokumenter kan ligne hinanden, selv om de vedrører forskellige varianter. Dette er særligt vigtigt ved modulopbyggede modeller som et T-model drivhus i orangeristil, hvor én plan kan bestå af flere sammenbyggede dele.

Forstå drivhusets grundlæggende mål

Samlet bredde og længde

Samlet bredde og længde er som regel konstruktionens største vandrette udstrækning, men målepunktet skal fremgå af tegningen. Et mål kan være angivet mellem profilernes ydersider, soklens ydersider, centerlinjer eller fundamentets kanter. Disse mål er ikke nødvendigvis identiske.

Følg mållinjernes hjælpelinjer helt ind til det element, de refererer til. Tagudhæng, tagrender, greb og åbne døre kan rage uden for selve grundmålet. Hvis disse dele ikke er medregnet, skal pladsen stadig reserveres omkring drivhuset.

På produktsider for eksempelvis et premium drivhus, et Classic Plus 385 eller et rummeligt orangeri kan oversigtsmål hjælpe med modelvalget. Det er dog den modelspecifikke tekniske tegning, der skal sammenholdes med fundament og pladsforhold.

Sidehøjde, kip og samlet højde

Sidehøjden, også kaldet facade- eller udhængshøjden, måles normalt ved overgangen mellem væg og tag. Kiphøjden er højden ved tagets højeste punkt. Samlet højde kan i nogle dokumenter inkludere sokkel eller andre bygningsdele, mens terræn eller færdigt gulv bruges som nulpunkt i andre.

Kontrollér derfor, hvor højdemålet starter. Et niveau mærket 0,00 kan være oversiden af fundamentet, færdigt gulv eller et projektspecifikt referencepunkt. Hvis grunden falder, er højden over terræn ikke ens langs alle sider, selv om drivhuset står vandret.

Højderne har betydning for mere end ståhøjde. Du skal også tænke på åbning af tagvinduer, afstand til grene, tagrender, udhæng, eksisterende vinduer og den visuelle relation til huset. Et højt drivhus kan opleves harmonisk på en åben grund, men kræver mere omhyggelig placering tæt ved facade eller skel. Gældende lokale regler og eventuelle krav til tilladelse skal altid undersøges for den konkrete adresse.

Dørmål

En dør kan have flere relevante mål: karmens udvendige mål, den nominelle dørstørrelse, den frie passage og den plads, dørbladet kræver ved åbning. Det er den frie passage, der afgør, om en trillebør, plantevogn eller et møbel reelt kan komme ind.

Læs også, om døren er hængslet, skydende eller opdelt, og hvilken vej den betjenes. En stiplet bue på en plantegning viser ofte et hængslet dørblads bevægelse. En pil kan vise skydedørens retning. Symbolernes præcise betydning skal dog bekræftes i tegningsforklaringen eller manualen.

Fagafstand og panelinddeling

Aluminiumsdrivhuse er ofte opbygget i gentagne fag. En kæde af mindre mål kan vise afstanden mellem stolper eller paneldelinger, mens en ydre mållinje viser den samlede længde. Læg ikke automatisk delmålene sammen og forvent, at resultatet svarer nøjagtigt til totalmålet. Endefag, hjørneprofiler og samlinger kan være dimensioneret anderledes.

Faginddelingen hjælper med at forstå, hvor døre, vinduer, nedløb og indvendige elementer kan placeres. Den kan også forklare, hvorfor to modeller med lignende nominelt areal har forskellig rytme i facaden. Sammenlign eksempelvis tegningerne for et Limited Edition-drivhus og et Prestige-drivhus ud fra deres egne dokumenter frem for at overføre fagmål fra den ene serie til den anden.

Lær mållinjernes sprog

En mållinje afsluttes normalt med pile, streger eller punkter. Tynde hjælpelinjer forbinder mållinjen med de kanter eller centerpunkter, som målet gælder mellem. Bogstaver kan henvise til snit eller detaljer, mens cirkler og positionsnumre kan referere til komponenter i en stykliste.

• Samlet mål: konstruktionens samlede udstrækning mellem to definerede punkter.
• Delmål: afstand mellem fag, profiler, åbninger eller andre delpunkter.
• Centermål: afstand fra midten af ét element til midten af et andet.
• Kotemål: højden af et punkt i forhold til tegningens valgte nulniveau.
• Radius eller diameter: anvendes ved buer, cirkler og boreangivelser.

Hvis flere mållinjer ligger oven på hinanden, læses den nærmeste typisk som delmål og den yderste som totalmål. Stol aldrig på denne konvention alene; kontrollér, hvor hjælpelinjerne ender.

Mål ikke direkte på skærmen eller papiret

En PDF kan blive tilpasset skærmen, og en printer kan have skaleret siden. Selv en tegning med målestoksforhold er derfor ikke et sikkert fysisk måleredskab. Hvis der står 3000 mm på mållinjen, er det tallet, der gælder – ikke længden målt med en lineal på udskriften.

Formuleringen ikke målfast betyder, at tegningens proportioner kun er illustrative. Den kan stadig indeholde korrekte skrevne mål. Mangler et nødvendigt mål, bør det afklares i stedet for at blive estimeret ud fra grafikken.

Kontrollér altid enhederne

Tekniske tegninger kan angive mål i millimeter uden at gentage enheden efter hvert tal. Produktoversigter kan derimod bruge centimeter eller meter. Notér enheden øverst på din kontrolliste, og omregn alle projektmål ensartet. Et decimalkomma må heller ikke forveksles med en tusindtalsmarkering.

Nominel størrelse, faktisk fodaftryk og brugbar indvendig plads

En nominel modelstørrelse er en praktisk betegnelse, ikke nødvendigvis konstruktionens præcise mål. Det faktiske fodaftryk viser den plads, som sokkel eller bærende konstruktion optager. Det brugbare indvendige areal bliver påvirket af profiler, skrå tagflader, døre, inventar og eventuelle fundamentkanter.

Skeln derfor mellem tre spørgsmål: Kan modellen være på grunden? Kan fundamentet udføres korrekt? Kan indretningen fungere? Et drivhus kan passe inden for grundens bredde, men stadig være upraktisk, hvis døren åbner mod en mur, eller hvis gangarealet bliver for smalt. Inspiration fra en guide om at vælge aluminiumdrivhus kan støtte den tidlige behovsafklaring, men de tekniske mål skal kontrolleres særskilt.

Læs komplekse plantegninger som separate zoner

Ved T-former, sidefløje og orangerier er det lettere at opdele planen i rektangulære zoner. Markér hovedbygning, tværfløj, indgang og eventuelle overgangsfag. Kontrollér først hver zones bredde og længde og derefter konstruktionens største samlede udstrækning.

1. Find tegningens yderste mål i begge retninger.
2. Identificér samlingslinjen mellem zonerne.
3. Kontrollér forskydninger og vinkler ved indvendige hjørner.
4. Markér alle døre og deres bevægelsesareal.
5. Kontrollér, om et delmål går til profilens kant eller center.

Denne metode er også relevant, når et drivhus skal indgå i en samlet terrasseplan. Selvom en pergola er en anden konstruktionstype, bør dens stolper, taglinjer og adgangszoner læses med den samme disciplin. Se også idéer til den samlede haveplan i oversigten om moderne pergolaer i Danmark.

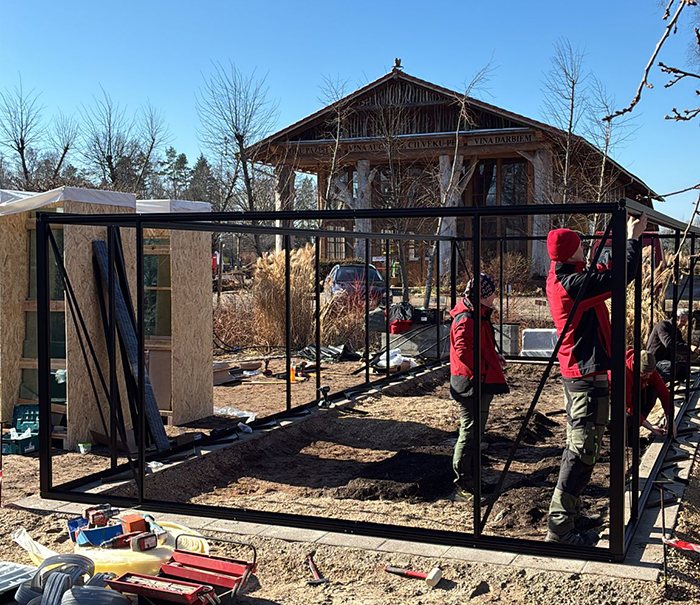

Overfør tegningen til grunden

Lav en tydelig afsætning, før der graves, støbes eller lægges belægning. Brug snore, markeringspunkter eller pæle til at vise det faktiske fodaftryk. Markér desuden døre, adgangsvej og den nødvendige arbejdszone omkring konstruktionen.

Kontrollér mere end de fire hjørner

Fire hjørnepunkter er ikke nok ved lange sider eller sammensatte former. Mål også midtpunkter, indvendige hjørner, døråbninger og tilslutninger. Kontrollér sidelængder, tværmål, diagonaler og niveau. Et rektangel med ens diagonaler kan stadig have forkerte samlede mål, og en sokkel kan være retvinklet uden at være plan.

Ved udførelse af fundament skal den konkrete monteringsvejledning følges. Fundamenttype, underlag og lokale jordforhold varierer, så generelle mål fra en hjemmeside bør ikke anvendes som udførelsestegning.

Lav en model i fuld størrelse, når pladsen er trang

Markér omridset i forholdet 1:1 med snor eller aftagelig tape. Vis også den åbne dør, ganglinjer, planteborde og trillebørens bevægelse. Gå derefter ruten fra hus eller indkørsel til drivhuset. Denne enkle prøve afslører ofte konflikter med trapper, bede, hegn og eksisterende belægning, som ikke virker tydelige på en lille plantegning.

Overvej samtidig den daglige brug. Råd om drivhusbrug året rundt kan hjælpe med at identificere behov for arbejdsplads, opbevaring og adgang gennem sæsonerne.

Tegninger til vægmonterede drivhuse

Et vægdrivhus kræver kontrol af både drivhusets mål og den eksisterende facade. På tegningen skal du finde væghøjde, fremspring fra bygningen, tagets højeste tilslutningspunkt, dørplacering og eventuelle fastgørelseslinjer. På selve facaden skal du registrere vinduer, døre, udhæng, nedløb, ventilationsåbninger og niveauspring.

En væg, der ser plan ud, kan have sokkelfremspring, fuger eller mindre skævheder. Dokumentér derfor facaden flere steder. Sammenlign kun med den relevante models dokumenter, hvad enten du undersøger et vægmonteret T-model væksthus eller et aluminium-vægdrivhus. En mindre løsning omtalt i guiden om mini- og vægdrivhuse ændrer ikke behovet for præcis facadeopmåling.

Fastgørelse, tætning og eventuelle myndighedskrav afhænger af bygningen og den lokale situation. Det skal afklares, før løsningen godkendes.

Planlæg indretningen ud fra frie mål

Indretning bør tegnes efter indvendige frimål, ikke efter drivhusets udvendige bredde. Markér dørens frie passage, gangareal, planteborde, høje planter og områder under skrå tagflader. Husk, at håndtag, afstivninger, oplukkere og åbne vinduer kan optage plads.

Placér ikke permanent inventar, så det hindrer adgang til profiler, glasfelter eller dele, der skal rengøres og vedligeholdes. Overvej også luftens bevægelse. Vejledningen om ventilation og mindre kondens forklarer, hvorfor vinduer og luftveje skal kunne fungere frit. Ved planlægning af følsomme planter kan guiden om stueplanter, skygge og tagvinduer give yderligere brugsperspektiv.

Hvis du vil undersøge mulige løsninger, kan du begynde i oversigten over drivhuse og udestuer og derefter kontrollere hver valgt models tekniske dokumenter. Relevant tilbehør bør først placeres i planen, når dets kompatibilitet og pladsbehov er bekræftet.

Brug dokumenterne i den rigtige rækkefølge

Dokumenterne har forskellige funktioner. En hensigtsmæssig rækkefølge er:

1. Produktsiden: bruges til at identificere model, variant og overordnede egenskaber.
2. Teknisk tegning: bruges til præcise mål, geometri og placering.
3. Fundamentoplysninger: bruges til afsætning og forberedelse, når de er modelspecifikke.
4. Monteringsvejledning: bruges til komponenter, rækkefølge og samlinger.
5. Ordre- og leveringsdokumenter: bruges til at bekræfte den faktisk bestilte konfiguration.
6. Vedligeholdelses- og garantioplysninger: gemmes til den efterfølgende drift.

Læs hele manualen før arbejdet begynder. Et mål eller en komponent kan først blive forklaret i et senere trin. Den indsatte manualsamling øverst på siden kan bruges til at finde relevant vejledning. Yderligere generel hjælp findes under nyttige oplysninger.

Kontrol ved modtagelse og før montering

Sammenhold modelnavn, ordrebekræftelse, pakkelister og manual, før dele blandes eller monteringen startes. Kontrollér, at tegningsversionen svarer til den leverede variant. Sortér komponenter efter manualens betegnelser, og opbevar mærkater, indtil kontrollen er afsluttet.

• Bekræft model og variant.
• Kontrollér dørens aftalte placering og udførelse.
• Sammenhold fundamentets mål med den gældende tegning.
• Kontrollér, at arbejdsområdet er tilgængeligt og ryddeligt.
• Registrér synlige uoverensstemmelser, før montering fortsættes.
• Undlad at tilpasse dele på grundlag af et gæt.

Efter afsluttet montering kan guiden til opstart efter montering bruges som praktisk næste trin. Ved spørgsmål om ordre eller dokumenter kan du benytte Luxvinduers kontaktoplysninger.

Typiske fejl ved læsning af tegninger

• At bruge modelnavnets nominelle størrelse som præcist fundamentmål.
• At måle direkte på en PDF eller udskrift.
• At overse, om målet går til yderside, centerlinje eller fundamentkant.
• At forveksle facadehøjde med samlet højde.
• At læse venstre og højre uden at kontrollere tegningsretningen.
• At glemme dørens bevægelsesareal og den frie passage.
• At kontrollere diagonaler, men ikke sidelængder og niveau.
• At anvende en tegning fra en beslægtet model eller en tidligere revision.
• At planlægge inventar efter udvendige mål.
• At begynde fundamentarbejdet, før uafklarede mål er bekræftet.

Det er også en fejl at lade visualiseringer styre tekniske beslutninger. Fotografier og gengivelser kan inspirere til placering og materialevalg, men perspektiv og linse kan ændre oplevelsen af proportionerne. Læs eventuelt overvejelser om drivhus, livsstil og bolig som inspiration, og hold dem adskilt fra den tekniske kontrol.

Spørgsmål, der bør være afklaret før godkendelse

• Er tegningen den seneste version for den præcise model og variant?
• Hvilke punkter måles samlet bredde og længde mellem?
• Er fundamentmålet vist særskilt fra konstruktionens ydermål?
• Hvad er nulpunktet for alle højder?
• Hvor er dørens frie passage, og hvilken vej bevæger den sig?
• Er der plads til tagvinduer, tagrender og vedligeholdelse?
• Er alle sider, midtpunkter, diagonaler og niveauer kontrolleret?
• Passer adgangsvejen til de dele og det udstyr, der skal frem?
• Er eksisterende facadeforhold registreret ved en vægmodel?
• Er lokale regler og eventuelle krav til tilladelse undersøgt?
• Er indretningen baseret på frie indvendige mål?
• Er eventuelle uoverensstemmelser afklaret skriftligt?

Ofte stillede spørgsmål

Er de angivne drivhusmål indvendige eller udvendige?

De er ofte overordnede udvendige mål, men det må aldrig antages uden at læse mållinjerne og dokumentets forklaring. Fundamentmål, sokkelmål og indvendige frimål kan være anderledes. Brug den modelspecifikke tegning, og afklar uklare målepunkter.

Kan jeg bygge fundamentet ud fra målene på produktsiden?

Nej, ikke uden at målene udtrykkeligt er angivet som det korrekte fundamentgrundlag for den bestilte variant. Produktsiden bruges primært til valg og overblik. Vent på den relevante tekniske dokumentation, før arbejdet udføres.

Hvorfor afviger den nominelle størrelse fra den tekniske tegning?

Den nominelle størrelse kan være et afrundet modelnavn eller en kategoribetegnelse. Tegningen viser konstruktionens konkrete mål mellem definerede punkter. Det er derfor normalt den tekniske, modelspecifikke angivelse, der bruges til planlægning.

Hvad betyder ”ikke målfast”?

Det betyder, at du ikke må beregne mål ved at måle tegningens grafiske elementer. De skrevne måltal kan stadig være gyldige. Mangler et mål, skal det indhentes eller bekræftes.

Hvordan ser jeg, hvilken side døren sidder i?

Find dørsymbolet på plantegningen og sammenhold det med den navngivne facade eller gavl. Kontrollér, hvilken retning tegningen ses fra. Hvis modellen kan spejlvendes eller døren har valgfri placering, skal den bestilte konfiguration fremgå af ordredokumenterne.

Hvilke mål er vigtigst for et vægdrivhus?

Kontrollér samlet bredde langs væggen, fremspring, laveste og højeste højde, tilslutningslinje, dørplacering samt fundamentniveau. Registrér også facadefremspring, vinduer, døre, nedløb og tagudhæng.

Hvor meget ekstra plads skal der være rundt om drivhuset?

Der findes ikke ét universelt mål. Pladsbehovet afhænger af døre, vinduer, tagrender, rengøring, vedligeholdelse, montageadgang og forholdene på grunden. Markér både fodaftryk og arbejdszone i fuld størrelse, og kontrollér gældende lokale afstandskrav.

Beviser ens diagonaler, at fundamentet er korrekt?

Nej. Ens diagonaler er en vigtig kontrol af en rektangulær form, men sidelængderne kan stadig være forkerte, og fundamentet kan være ude af niveau. Kontrollér alle sider, diagonaler, midtpunkter og højder.

Hvilket dokument gælder, hvis to mål ikke stemmer overens?

Stop arbejdet og kontrollér først model, variant, dato og revision. En aktuel, modelspecifik teknisk tegning eller monteringsvejledning vil normalt have større teknisk relevans end en generel oversigt, men en reel modstrid skal afklares med leverandøren frem for fortolkes på stedet.

Hvor finder jeg garanti- og vedligeholdelsesoplysninger?

Læs de gældende handelsbetingelser og siden om garanti. Gem ordredokumenter og manualer sammen med vedligeholdelsesoplysningerne. Du kan også læse mere om Luxvinduer og finde generel inspiration på bloggen.

Afsluttende tegningskontrol

Den sikre proces er enkel: identificér dokumentet, forstå målepunkterne, kontrollér enheder og revision, overfør konstruktionen til grunden og sammenhold resultatet med den bestilte variant. Gennemgå derefter døre, højder, fundament, adgang og indvendige frimål én gang til.

Godkend først placeringen, når alle kritiske mål kan spores til en aktuel tegning, og når drivhusets fulde fodaftryk og bevægelige dele er afprøvet på stedet.

En præcis tegningsgennemgang giver ikke blot en bedre montageforberedelse. Den gør det lettere at skabe et drivhus, hvor proportioner, adgang og indretning fungerer som en samlet, gennemtænkt løsning.
